高保真功放芯片TDA1520簡介及功放制作
高保真功放芯片TDA1520簡介及功放制作
高保真功放芯片TDA1520簡介及功放制作
飛利浦公司生產的TDA1514高性能功放以其優異的品質得到廣泛的好評，但此電路采用雙電源供電，對于目前大多數音響愛好者來說，要想摩機首先遇到的問題是更換主電源變壓器。可是往往主電源變壓器又含有輔助電源。為了保持原有功能，必須重新增加一只雙電源變壓器，或者重新定制一只保留輔助電源又含有雙電源繞組的變壓器。本文介紹一種既能解決了上述問題而其性能又可以與TDA1514媲美的功放，這就是不太為人們所熟悉的20W高保真TDA1520集成功放電路。
該電路具有如下特點：
1、單電源供電，電源適用范圍寬（15~50V）；
2、低噪聲、低失真THA=0.01%(PO=16,VC=32V）；
3、動態范圍寬（20HZ~20KHZ），并具有高轉換速率；
4、具有過熱保護、過流保護以及交流短路保護和靜噪功能；
5、外圍元件少，電路簡潔，一裝即成，無需任何高度。

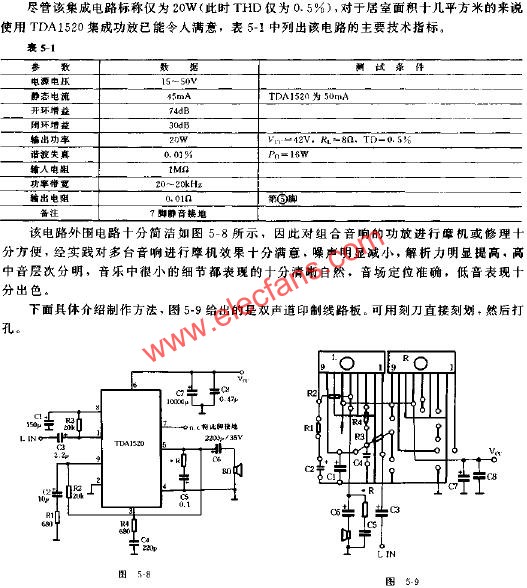

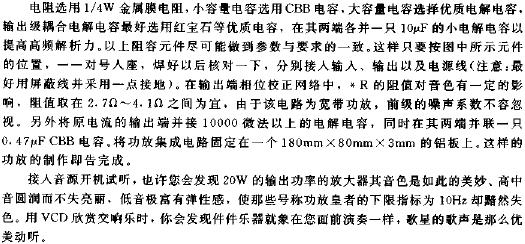

元器件選擇：
