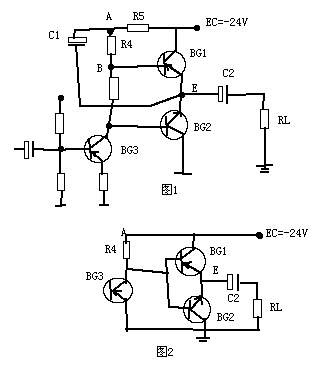

圖1是一個典型的OTL電路，電路中的C1稱為自舉電容。它在電路中作用如何？為分析方便將圖1簡畫成圖2。

圖2的電路中是沒有C1的情況，在功放中各級的放大管總是考慮充分利用的，即在輸入信號U1的作用下，放大管工作在接近飽和與截止。此時從充分利用輸出管的角度出發。希望BG1的集電極飽和此時VCE1=0.5~1V左右，故E點電位VE=-(24-VCE1)，因VCE1飽和壓降非常小，可忽略不計所以VE=-24V。當U1負半周達峰時，則BG1截止，BG2導通并接近飽和此時VE接近為0伏，那么負載RL得到的高流電壓平均峰值為12V。

上述是理想情況下的情形，但實質上圖2電路是做不到的，當BG1飽和時，|VE|不可能達到V1。這是因為BG1實質上是一個發射極輸出器，所以VE≈VB，當BG1導通時它的發射極流入負載的電流增大，從而使|VB|減小，因此|VE|就不可能達到24V，這樣RL的平均峰極電壓將小于12V。

從以上分析可知，最簡單的解缺辦法是用一個比24V高的電源電壓來給BG1供電。這樣由于A點電壓的提高，|VB|也就提高了。于是放大器的輸出電壓幅度也有條件增加。電路中利用圖1中的C1和R5可在不增加供電電壓的條件下來提高A點的電位，其原理如下：在靜態時VA=-（24-IC3*R5）≈-24V，而VE=EC/2=-12V，那么電容C1上的電壓VC1就是VA和VE之差是12V。因此電容C1被充電到12V。當加入信號U1，BG3導通時VE從-12V向更負方向變化（這是因為BG1開始導通）即|VE|增加，由于A點電位VA=-（VC1+|VE|）因此隨著|VE|增加，|VA|也自動增加。例如當|VE|變到24V時，|VA|可達12+24=36V，這就相當于A點由一個36V的電源供電一樣。電阻R5的作用是把A點和電源EC隔開，這樣A點電壓增加才有條件。

由上可知，利用C1可把A點電位|VA|自動提高故電容C1我們叫做自舉電容。
