74922－16鍵的鍵盤編碼IC特點
(1) 可提供單刀單投閉關（SPST）所構成開關數組的編碼。
(2) 加一外部電容在OSC腳即可對鍵盤進行掃描。
(3) 內部已有提升電阻，容許開關閉合時電阻高至50KΩ。
(4) 內部具備消除開關彈跳現象電阻，只需加一顆外部電容在KBM腳即可運作。
(5) 內部具有一緩存器可記憶住最后一次按鍵。
(6)當任何一鍵按下時，芯片上有一數據有效輸出腳會輸出高準位，當按鍵釋放掉后，此腳又恢復為低準位。
74922－16鍵的鍵盤編碼IC引腳說明
(1) Y1~Y4（腳1~腳4）：44鍵盤第一列至第四。
(2) X1~X4（腳11、10、8、7）：44鍵盤第一行至第四行。
(3) DOA~ DOD（Dataout A~D，腳14~17）：按鍵之BCD碼輸出，其中DOA為LSB，DOD為MSB。
(4) VCC（腳18）：電源腳，+3V~+15V。ab126計算公式大全
(5) GND（腳9）：接地管腳。新藝圖庫
(6) OSC（Oscillator，腳5）：鍵盤掃描電路之頻率所需外加電容的連引腳。
(7) KBM（Keyboard Mask，腳6）：內部消除開關彈跳電路所外加電容的引腳。
(8) OE（Output Enable，腳13）：芯片致能腳，接低電位可使芯片致能。838電子
(9) DA（Data Available，腳12）：數據有效輸出腳。任一按鍵按下時，此腳位會輸出高電位，按鍵釋放后此腳又會恢復為低電位。

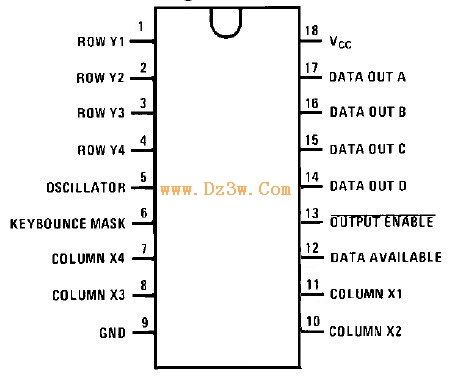

圖1 74C922引腳圖
應用電路：

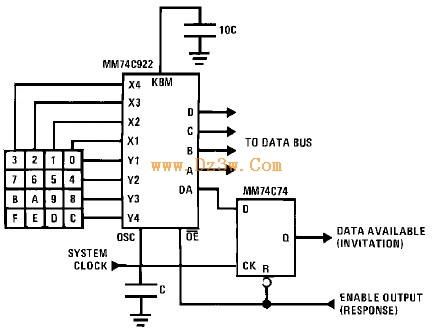

圖2 74C922同步信號交換電路圖

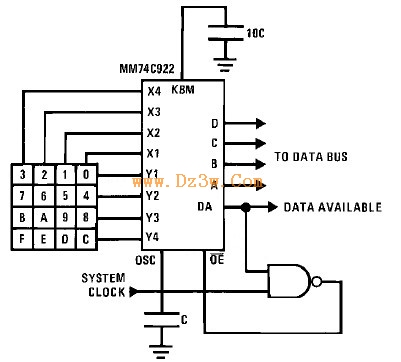

圖3 74C922同步數據輸入總線電路圖
