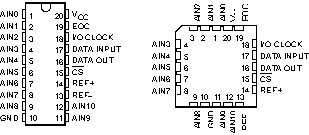

圖1TLC2543的封裝
引腳號
名稱
I/O
說明
1~9,11,12
AIN0~AIN10
I
模擬量輸入端。11路輸入信號由內部多路器選通。對于4.1MHz的I/OCLOCK,驅動源阻抗必須小于或等于50Ω,而且用60pF電容來限制模擬輸入電壓的斜率
15
I
片選端。在端由高變低時,內部計數器復位。由低變高時,在設定時間內禁止DATAINPUT和I/O CLOCK
17
DATAINPUT
I
串行數據輸入端。由4位的串行地址輸入來選擇模擬量輸入通道
16
DATA OUT
O
A/D轉換結果的三態串行輸出端。為高時處于高阻抗狀態,
為低時處于激活狀態
19
EOC
O
轉換結束端。在最后的I/OCLOCK下降沿之后,EOC從高電平變為低電平并保持到轉換完成和數據準備傳輸為止
10
GND
地。GND是內部電路的地回路端。除另有說明外,所有電壓測量都相對GND而言
18
I/O CLOCK
I
輸入/輸出時鐘端。I/OCLOCK接收串行輸入信號并完成以下四個功能:(1)在I/O CLOCK的前8個上升沿,8位輸入數據存入輸入數據寄存器。(2)在I/OCLOCK的第4個下降沿,被選通的模擬輸入電壓開始向電容器充電,直到I/OCLOCK的最后一個下降沿為止。(3)將前一次轉換數據的其余11位輸出到DATA OUT端,在I/OCLOCK的下降沿時數據開始變化。(4)I/OCLOCK的最后一個下降沿,將轉換的控制信號傳送到內部狀態控制位
14
REF+
I
正基準電壓端。基準電壓的正端(通常為Vcc)被加到REF+,最大的輸入電壓范圍由加于本端與REF-端的電壓差決定
13
REF-
I
負基準電壓端。基準電壓的低端(通常為地)被加到REF-
20
Vcc
電源

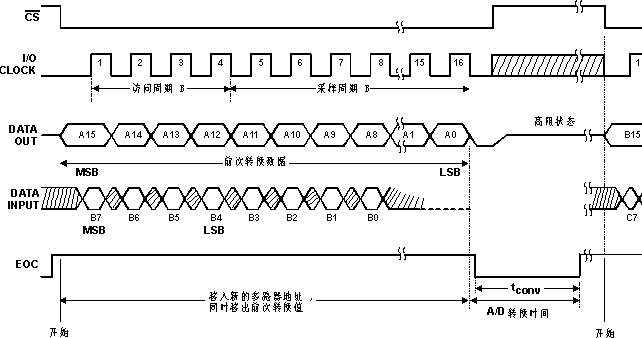

圖216時鐘傳送時序圖(使用,MSB在前)

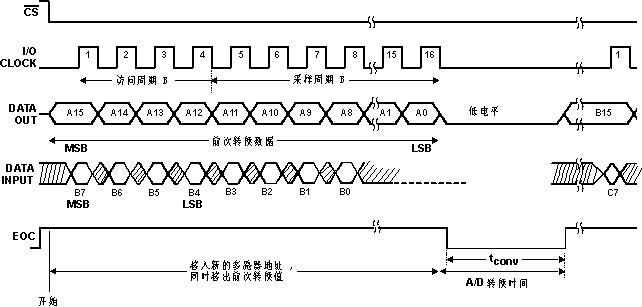

圖316時鐘傳送時序圖(不使用,MSB在前)
