1.1 TL594的內部組成



TL594由基準電壓產生電路(Reference Regulayor)、矩形波振蕩器(Oscillator)、兩個誤差放大器(Error Amp)、死區比較器(Deadtime comparator)、脈寬調制比較器(PWM comparator)以及相關的輸出電路等組成。

1.2 TL594的基本工作原理



一般情況下，觸發器(FLIP-FLOF)的時鐘信號為低電平時才會被選通，而該信號又受控于或門，其控制信號分別來自于死區比較器、PWM比較器、欠壓鎖定比較器。振蕩器輸出的正鋸齒波分別加至死區比較器與PWM比較器的反向輸入端。死區控制電壓具有0.12 V的輸入補償電壓，這樣就限制了死區時間最起碼要大于鋸齒波周期的4％，即最大輸出占空比(Duty cycle)為96％。TL594的PWM比較器的輸入信號來自于兩組誤差放大器的輸出端與反饋信號的綜合。這樣，當鋸齒波信號高于控制信號時，或門輸出低電平，觸發器被選通，Q1、Q2將得到激勵信號而輸出脈寬隨控制信號的高低而變化的脈沖信號。



TL594內置有5 V基準電源。在0～70℃范圍內的溫漂小于50 mV，而且該電壓能達到±1.5％的精確度。



1.3 TL594引腳圖及引腳功能

圖 TL594引腳圖

TL594的各引腳功能如下：



1、2腳：一組誤差放大器的同向、反向輸入端；



16、15腳：另一組誤差放大器的同向、反向輸入端；



3腳：兩組誤差放大器的輸出端；



14腳：5 V電源端，用于各比較器電路的基準電壓值來源，該腳的最大承受電流為10 mA；



7腳：GND；



13腳：工作方式選擇端。若13與14腳相連，則兩管為推挽式輸出，此時的負載電流可以達到500mA；



6腳(R_T)、5腳(C_T)：振蕩器的頻率設置端，其頻率為：f_osc=1.1／R_TC_T。



4腳：死區時間設置引腳。該點的電壓范圍為0～3.3 V。 (本機為1.0 V)



12腳：7～41 V電源(本機12 V)。



9、10腳：輸出端，可輸出兩相相差180°的脈沖。

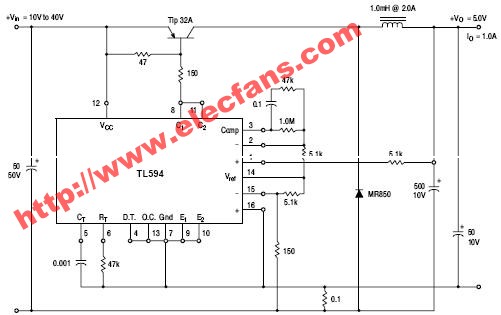

1.4 TL594應用電路圖
