MC2833中文資料
MC2833中文資料
MC2833是美國MOTOROLA公司同步開發無繩電話和調頻通訊設備的FM發射系統，內置了話筒放大電路、壓控振蕩器和兩級緩沖放大晶體管。其主要特性如下：
MC2833應用電路
MC2833中文資料
MC2833是美國MOTOROLA公司同步開發無繩電話和調頻通訊設備的FM發射系統，內置了話筒放大電路、壓控振蕩器和兩級緩沖放大晶體管。其主要特性如下：
·2.8—9.0V寬范圍的工作電壓
·低功耗電流（典型值為2.9mA）
·只需少量的外圍元器件
·60MHz頻率具有-30dB直接功率輸出
·使用片內放大晶體管輸出功率可達+10dBm的輸出功率
·可以接入FCC、DOT、PTT等射頻電路
MC2833引腳圖及內部框圖
MC2833的極限參數
MC2833的極限參數(Ta=25℃ Vcc=4.0V)
| |||
名稱
| 標識符
| 極限值
| 單位
|
電源電壓
| Vcc
| 10
| V(DC)
|
工作電壓范圍
| Vcc
| 2.8—9.0
| V(DC)
|
最高結溫
| TJ
| +150
| ℃
|
環境溫度
| TA
| -30-75
| ℃
|
儲藏溫度
| Tstg
| -65—+150
| ℃
|

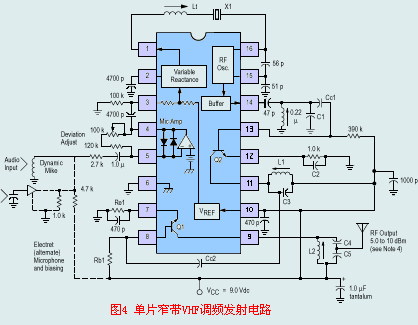

MC2833應用電路
