AD589是一款雙引腳、低成本、溫度補償式帶隙基準電壓源，可以利用50 µA至5.0 mA的輸入電流提供固定的1.23 V輸出電壓。
它的高度穩定性主要取決于片內器件的匹配和熱跟蹤特性。該器件將ADI的精密雙極性處理工藝與薄膜技術相結合，能夠以較低的成本實現出色的性能。
此外，有源電路產生的輸出阻抗也比典型的低溫度系數齊納二極管低10倍。利用這一特性，該器件無需外部器件便可工作，并在不同負載條件下保持全部精度。

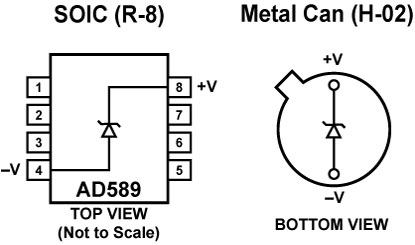

AD589提供七種型號。AD589J/K/L/M級的額定工作溫度范圍為0°C至+70°C，AD589S/T/U級則為-55°C至+125°C。所有等級產品均提供金屬帽殼(H-02A)封裝。AD589J還提供8引腳SOIC封裝。
其它1.2 V基準電壓源的出色替代產品
AD589特點：
1) 寬工作電流范圍：50 µA 至 5 mA
2) 低功耗: 60 µW （總PD ，50 µA）
3) 低溫度系數:
4) 10 ppm/°C （最大值, 0°C 至 70/°C (AD589M)）
5) 雙引腳齊納操作
6) 低輸出阻抗: 0.6 Ω
7) 無需頻率補償
8) 低成本
9) 提供符合MIL-STD-883標準的版本
AD589應用電路

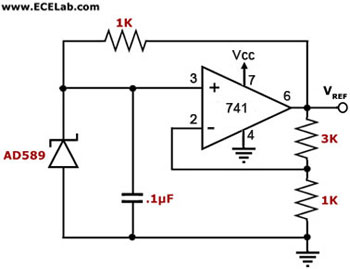

下圖是一采用通用運放741(如ua741,LM741)設計的5V基準電壓源電路圖。741運放兩輸入的電壓均為1.23V,把輸出電壓VREF=1.23Vx4K/1K=4.92V.
