。模樱玻罚罚盀椋保赌_TSSOP封裝,圖1為其引腳排列圖,各引腳的功能如下:
UV :電池電壓檢測端,當檢測到電池電壓為較低值時,該端輸出低電平;
CC:充電控制輸出端低電平有效;
VCH:充電電壓輸入端;
SNS :電流撿測電阻連接端;
。郑桑危弘姵仉妷簷z測輸入;
VDD:芯片電源端;
。郑樱樱旱囟;
DQ:數據輸入/輸出端;
LS1與LS2:電流檢測輸入端。
3 DS2770內部結構圖及工作原理
。模樱玻罚罚盀殇囯x子電池充電器時采用脈沖充電方式,該方法在充電源和充電終止方式上與線性充電有所不同。脈沖充電器需要一個限制電流等于期望充電率的電源;在脈沖充電占空比降低到一定程度(如低于5%至10%)時,脈沖充電終止。實際上,DS2770還具有輔助的充電終止控制方式,即在電池溫度超過+50℃或用戶設定的最大充電時間用盡時可終止充電。DS2770作為電量計時,其最低分辨率為62.5μA,DS2770內部的EEPROM可使系統處理器精確計算出電量。

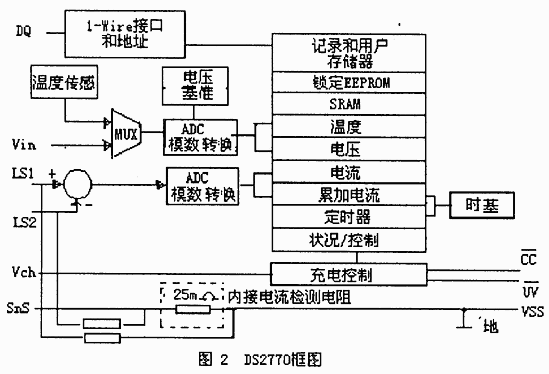

。模樱玻罚罚暗膬部結構原理如圖2所示。由圖可見,該器件主要由1-Wire接口和地址、用于測量電池電壓、溫度、電流及累積電流的模數轉換器ADC、EEPROM和SRAM、以及充電控制電路等部分組成。
電流測量可通過內部25mΩ檢測電阻來實現。將IS1通過10kΩ電阻接VSS,而將IS2通過10kΩ電阻接SNS,這樣,IS1與IS2之間的電流差即可用于指示電池是被充電(電流差為正)還是在放電(電流差為負)。
。模樱玻罚罚坝校玻担蹲止的訪問空間,其中,低32字節為命令、狀態和控制寄存器,之后的32字節為用戶可訪問的EEPROM,可用于保存一般信息。但應注意:EEPROM一旦寫入,將永久鎖定,以保證數據完整性。但寄存器和EEPROM可通過1-Wire接口訪問。
4 DS2770的應用電路

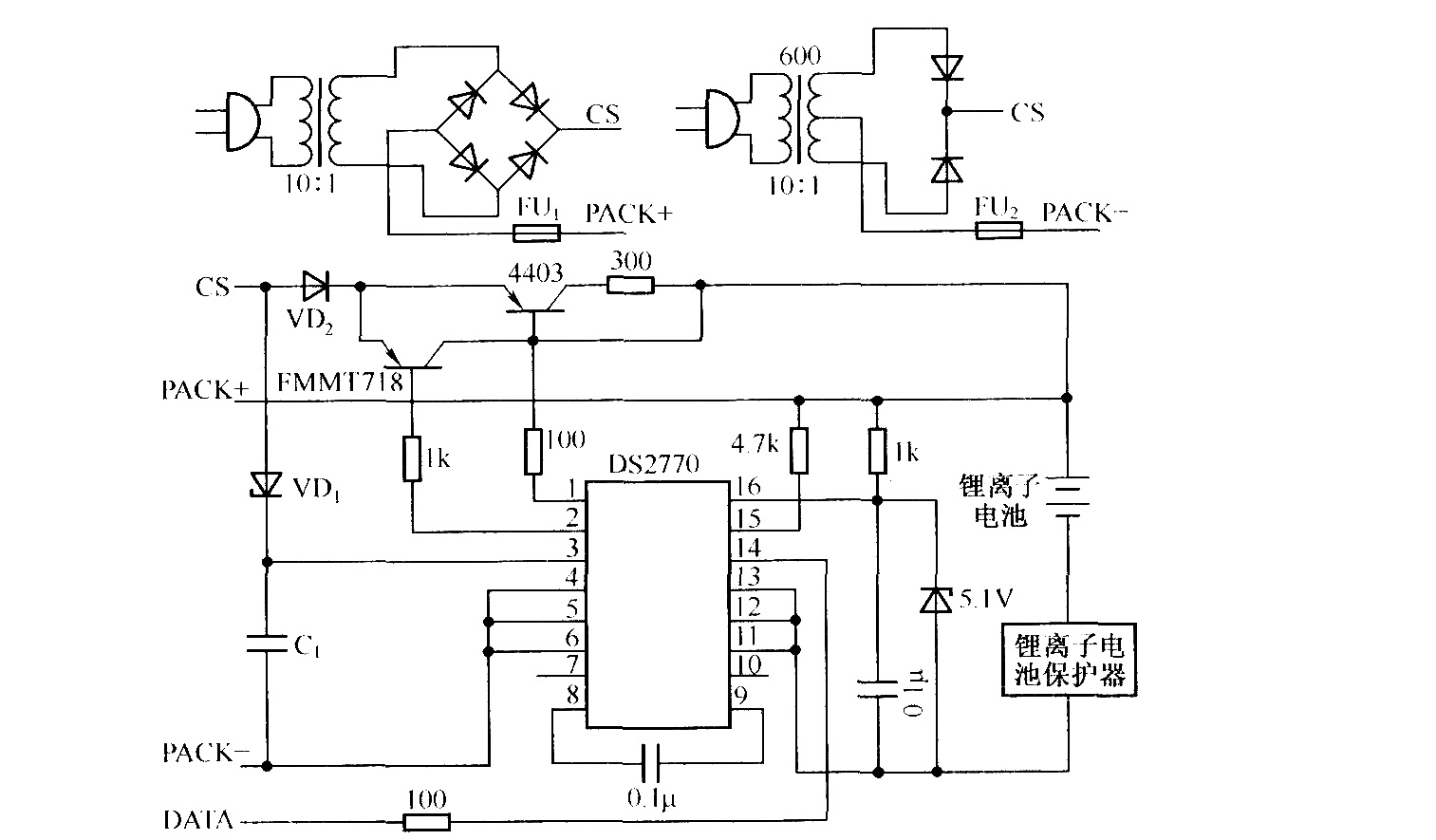

使用脈沖充電器應該使用限流且穩壓的電源,由于脈沖充電器不調節充電電流,因此,限流是必要條件,不過巧妙通過無源元件,DS2770也可使用限流非穩壓電源。其具體電路如圖3所示。
圖中,當充電電源連接到CS和PACK之間,且DS2770檢測到電源后,即可開始給電池充電。電路中,肖特基二極管D1用于禁止電容C1通過充電電源放電;二極管D2可為VCH提供高于VDD約0.5V的余量,同時還可阻止電池通過充電電源放電;此外,為了使VCH端電壓在整個充電周期內都高于電池電壓,電容C1的容值應該大于1.5μF。
DS2770的應用電路圖(點擊看原圖)
