DS1669/DS1669S是maxim公司生產的非易失性數字電位器DS1669（50kΩ）構成的輕觸式按鈕調節電位器,DS1669主要由64位等步距抽頭可變電阻、641多路選擇器、控制電路和EEPROM等組成，工作電壓為4.5～8V，使用比較靈活。主要特性如下：

•

  非接觸式可調數字電位器，可替換機械式可變電阻/電位器。






•

  電子接口可用于數字及手動控制






•

  差動輸入電壓范圍為4.5V~8.0V






•

  8-Pin SO及8-Pin DIP封裝 (如下圖所示)






•

  標準阻值分別為






  •

    ~ 10kΩ (DS1669-10)






  •

    ~ 50kΩ (DS1669-50)






  •

    ~ 100kΩ (DS1669-100)

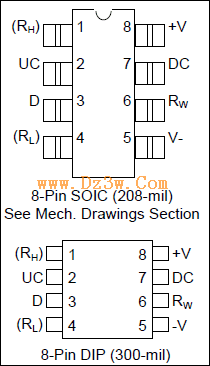

主要引腳圖如下圖所示：

引腳功能描述：

RH：高阻值端；

RW：變阻器滑動端；

RL：低阻值端；

UC：上觸點輸出；

D:數字輸入;

DC：下觸點輸入；

DS1669/DS1669S應用范圍：

·音量控制

·移動電話及PDA

·便攜式電子

·替代6位線性DAC功能

·替代機械電位器

DS1669/DS1669S典型應用電路
