74LS138真值表和內部邏輯圖

74LS138真值表和內部邏輯圖分別見表1和圖1（a）。

圖1（c）所示符號圖中，輸入輸出低電平有效用極性指示符表示，同時極性指示符又標明了信號方向。74138的三個輸入使能（又稱選通ST）信號之間是與邏輯關系， EN₁高電平有效，EN_2A和EN_2B低電平有效。只有在所有使能端都為有效電平（EN₁EN_2AEN_2B=100）時，74138才對輸入進行譯碼，相應輸出端為低電平，即輸出信號為低電平有效。在EN₁EN_2AEN_2B ≠100時，譯碼器停止譯碼，輸出無效電平（高電平）。

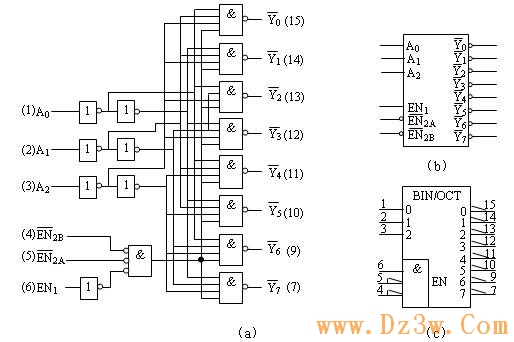

圖1 3線－8線譯碼器74LS138

（a）邏輯圖（b）方框圖（c）符號圖

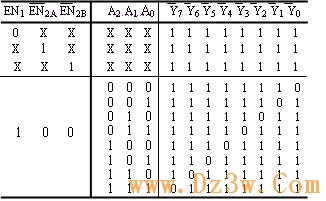

表1 74LS138真值表

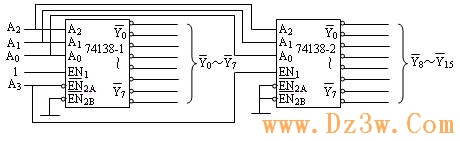

集成譯碼器通過給使能端施加恰當的控制信號，就可以擴展其輸入位數。以下用74138為例，說明集成譯碼器擴展應用的方法。圖3中，用兩片74138實現4線/16線的譯碼器。





圖3 74138擴展成4/16線譯碼器

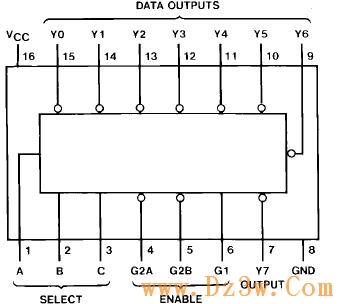

74LS138引腳圖

圖4 74138引腳圖
