電力線載波通信芯片LMl893中文資料
一、LMl893的主要功能及特點
　　LM1893是美國NS公司生產的電力線載波通信集成電路�？赏瓿纱�行數據的半雙工通信，具有發送和接收數據的全部功能，與控制器及一些外圍元件可構成完整的電力線載波通信系統。應用該芯片構成的系統比分立元件構成的系統具有靈敏度高、抗干擾的優點。LMl893具有下列主要特點：
1．采用抗噪聲的FSK調制；
2．?dāng)?shù)據率高達4．8KB53．采用正弦波線路驅動以減小射頻干擾；
4．輸出功率可提升l0倍；
5．載波頻率在50kHz——300kHz之間可選；
6．與TTL、CM0S電平兼容；
7．適合現有各種電力線路。

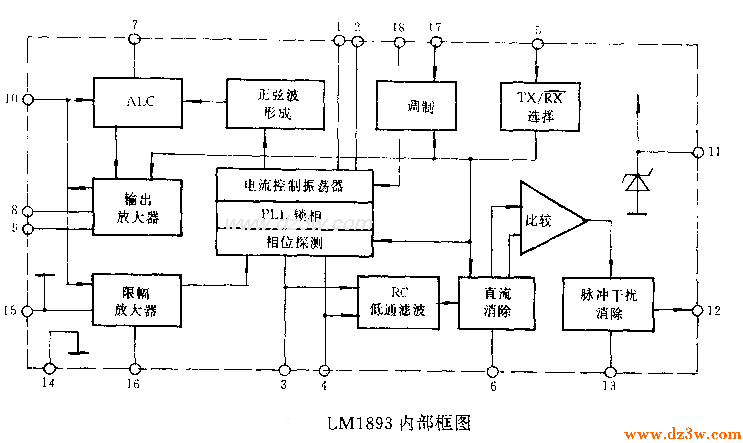

二、LMl893引腳圖及內部結構

LMl893的內部結構框圖如圖1所示。

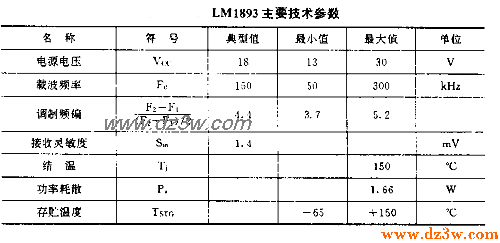

LM1893主要參數

LM1893的主要技術參數如表所示：

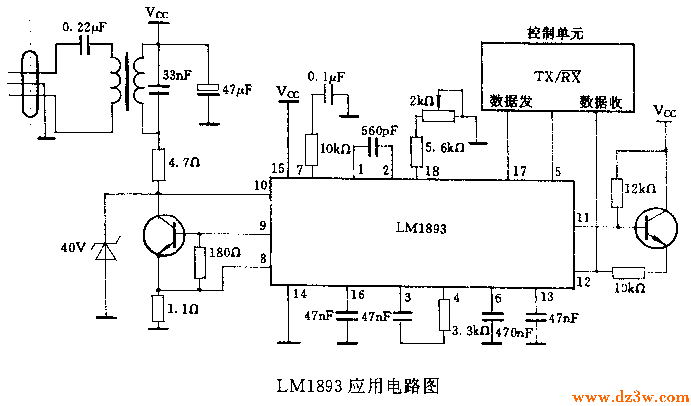

三、LMl893應用電路圖

LMl893含有數據調制解調的全部功能．因此應用時外接元件較少，只要設計出控制單元及線路耦合變壓器即可構成電力線載波通信系統。典型應用電路如圖2所示。外接控制單元控制系統進行半雙工通信及負責數據的發送和接收。多端通信可采用編碼形式完成，從而可借助于電力線構成通信網絡。
