J-FET場效應管的輸出特性及特性曲線
J-FET場效應管的輸出特性及特性曲線

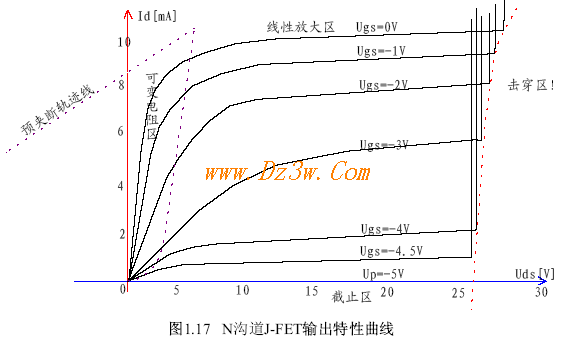

( 1 ) J-FET 的輸出特性曲線 J-FET 的輸出特性曲線是指一組 UgS 固定為不同值時的Id-Ugs 關系曲線，即： Id = f ( Ugs , Ucts ）函數關系。請看圖 1 . 17 :



N 溝道 J-FET 輸出特性曲線分為四個區域：

從圖 1 . 17 可以看出，大區、截止區、擊穿區。可變電阻區、線性放大區

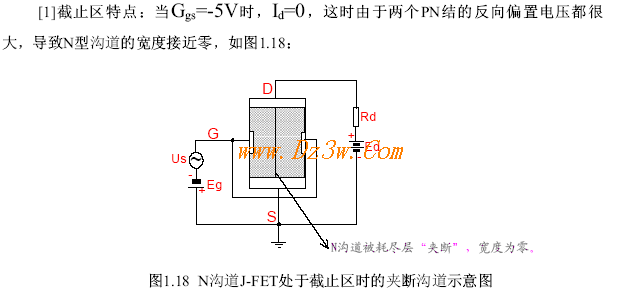

習慣上將 J-FET 剛剛截止時的柵壓稱為夾斷電壓，用 Up 表示。從圖中可以看出耗盡層加寬， N 溝道被夾斷。

[ 2 ］可變電阻區。從圖 1 . 17 中的“可變電阻區”部分曲線可以看出：在此區域內，輸出曲線是直的，而且不同的 Ugs 對應不同的斜率，可見在此區域內， Ugs 可以控制 DS 之間的電阻。從這個方向講來，此時的J-FET 等效為一個壓控可變電阻器。 Ugs 越負，電阻值越大。

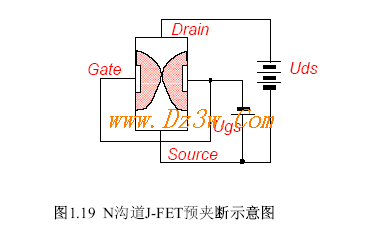

[ 3 ］線性放大區， l 見圖 1 . 19 示意］當 UgS 高于截止柵極電壓時，隨著 UdS 的增加，當 Uds 增加到 Uds=-Up 時，場效應管出現“預夾斷”。此時，因預夾斷區的電阻遠遠大于剩余的 N 溝道電阻，增加的電壓基本上都消耗在預夾斷區上， N 溝道上的電壓基本不變，因此Uds 之間出現了恒流特性。圖 1 . 17 中曲線幾乎水平部分的斜率就是預夾斷區電阻。在這個區域內， Id 只受 Ugs 控制， Ugs 越大， Id飽和電流越大，且成比例變化。 J-FET 用做放大器時，必須被偏置到這個區域。

[ 4 ］在線性放大區內，若 Uds 再繼續增加， PN 結上的反向電壓越來越大， U 電若超過 PN 結的反向擊穿電壓， PN 結將發生擊穿。 Ugs越大，發生擊穿時的 Uds 越大，從圖 1 . 17 中可以看出。
