BJT三極管的H參數數學模型
BJT三極管的H參數數學模型

BJT 的 H 參數模型主要用于 BJT 的中頻電路計算，是幾種參數中，精度適中，相對方便的一種模型，下面介紹四個 H 參數的意義：

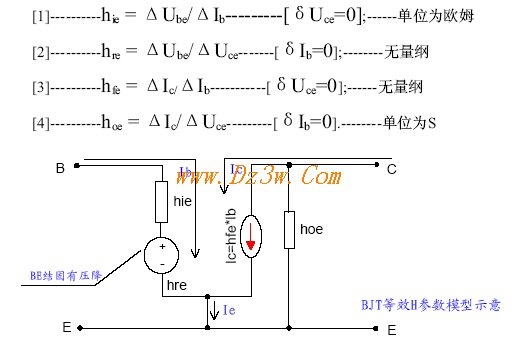

圖 1 . 9 等效 H 參數模型



圖 1 . 9 中，對于工作頻率尚未達到晶體管的 Ft 時， hi 。二 26mV / Ib ，在計算交流電路時， Hoe 的值為幾百 K 以上，可以忽略。 Bc結等效為受 Ib 控制的流控電流源。在工程估算中， hre 也可以忽略。對于常規的鍺管和硅管說來，硅管的計算精度會相對高一些，但計算中 不可忽略硅管、鍺管的 BE 結固有壓降差。
