互感耦合振蕩器電路及原理

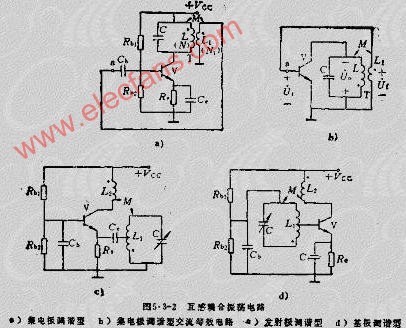

電路的工作原理是：斷開圖中的A點，若共發選頻放大器輸入U1為上正下負，頻率等于LC回路諧振頻率的信號，此時放大器集電極負載回路LC等效為一純電阻，其輸出電壓UO與UT反相，即UO為上負下正。由變壓器T同名端決定了U1為上正下負，也就說U1與U1同相，滿足正反饋的相應條件。如果L與L1之間的耦合量M合適，接上A點，電路就可維持正弦振蕩，該電路的振蕩頻率FO、起振條件和反饋系數F分別為

式中M為L與L1之間的互感量；RO為折合到LC回路中的等效串聯總損耗電路；HIO、HCO、H10、HFO為共發射極晶體管H參數；H10為輸出端交流短路時的輸入電阻；HFO為輸出端交流短路時的正向電流傳輸系數；HFO為輸入交流開路時的反向電壓傳輸系數；HOO為輸入端交流開路時的輸出電導，下同。

互感耦合振蕩電路還可把調諧回路接在發身極電路內或基極電路內，分別構成發射極調諧型和基極調諧型互感耦合振蕩電路（見圖5.3-2C和B）

比較上述三種電路，集電極調諧型在高頻輸出方面比其他兩種穩定且幅度大，諧波成分較小。

由于基極和發射極之間的輸入阻抗比較低，為了不至于過多地影響回路的Q值，故在后兩種電路中，晶體管與回路之間采用部分接入方式。
