LC正弦波振蕩器的基本電路及原理
LC正弦波振蕩器的基本電路及原理

LC正弦波振蕩器是通信電路中很常見的電子線路，它輸出具有固定幅值、頻率和相位的正弦波，一般作為通信用載波或混頻用信號，有多種結構形式。

常用的正弦波振蕩器一般為反饋振蕩器，由一個放大器和一個反饋網絡組成，為維持振蕩要具備所謂奈奎斯特標準(Nyquist''s criteria)：

a) 由反饋網絡和放大器組成的環路的增益在振蕩頻率處必須大于或等于1。

b) 在振蕩頻率處反饋信號必須與輸入信號同相，即為正反饋。同相一般是由信號相移360度得到，其中180度相移來自放大器的反相，另180度相移則來自選頻反饋網絡。

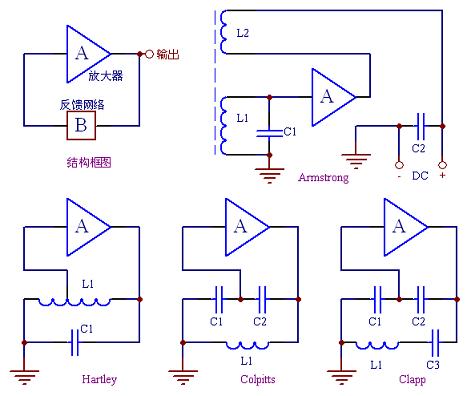

在RF使用時，一般使用LC選頻反饋網絡（低頻則主要用RC選頻反饋網絡），依據反饋網絡的結構，LC正弦波振蕩器主要有Armstrong、Hartley、Colpitts/Clapp等3種基本類型，可以通過觀察反饋網絡來區分。

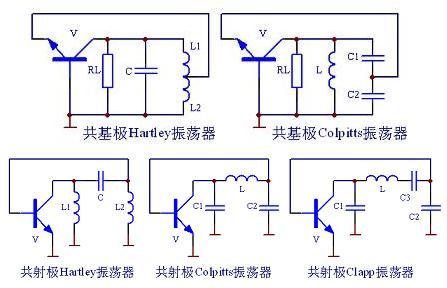

Hartley振蕩器國內常稱為電感三點式振蕩器，標志是采用了帶抽頭的電感分壓器，一般是用兩個電感，常用于RF的低端，因為高頻時線繞電感會呈現容性，破壞起振條件。

Colpitts振蕩器國內常稱為電容三點式振蕩器，采用電容分壓器提供反饋，只用一個電感而用兩個電容分壓，使用頻率可達微波（米波）的低端，結構簡單，使用普遍。

Clapp振蕩器是一種改進的電容三點式振蕩器，也采用電容分壓器提供反饋，但L支路串聯了一個小電容C3，可通過調整C3改變振蕩頻率，而不會影響反饋分壓比，常用于可變頻率場合。
