石英晶體諧振器基本電路及原理
石英晶體諧振器基本電路及原理

使用LC回路的正弦波振蕩器，其振蕩頻率由元件值決定，但元件值會因外部的溫度等因素而改變，從而造成頻率的漂移。為保持振蕩器的頻率穩定，最常用的辦法就是使用晶體穩頻。

最常用的晶體材料是石英，是Si的氧化物的單晶，具有壓電效應，即加上電壓可使其表面產生位移，也可因位移而產生電壓。把石英制成薄片，并在兩面接電極，就組成石英晶體諧振器，它具有固有的機械諧振頻率，且Q值高達10000以上，這種頻率與晶體厚度和切割方向等因素有關，而受溫度影響很小。

石英晶體諧振器，最低可工作在1kHz，常用在0.6到20MHz范圍內，這是指基本頻率（基頻），頻率再高則因晶片太薄而易碎。在更高頻率應用時，都取基頻的奇次諧波，稱為泛音(over tone)，9次泛音的晶體工作頻率可達200MHz，已到極限，但實用一般多為3次、5次泛音晶體。

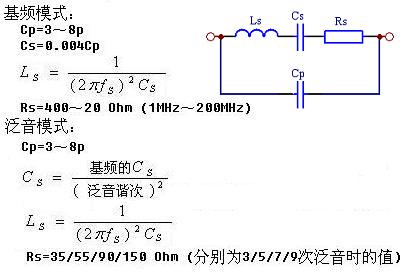

石英晶體的常用等效電路：



其中：Cp為晶片2端電極與石英介質組成的電容，一般在3--8p之間，是一個靜態參數

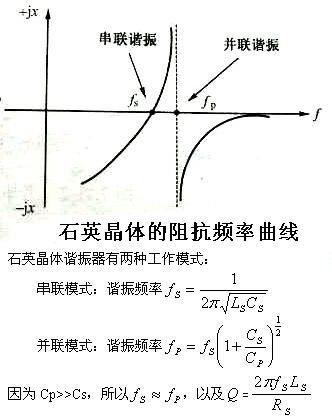

Ls與Cs諧振于晶體的串聯諧振頻率，Rs為與損耗有關的電阻，這三者為動態參數

正規廠商資料都提供石英晶體諧振器的等效電路參數值，圖中提供的是典型值。
