OTL(無輸出變壓器)電路,工作原理及特點詳解

OTL(無輸出變壓器)電路,工作原理及特點詳解

OTL電路，即無輸出變壓器(Output Trans-former Less)是低頻功率放大電路的重點，無論是在電路結構上還是在理論計算上，低頻特性較好的0CL和電源利用率較高的BTL電路都與其有很多相似之處。而這3種電路，目前廣泛應用于多種視頻、音頻等設備中。因此深刻理解和細致把握0TL電路的工作原理就有著極其深刻的理論和實際意義。

　　l 基本電路

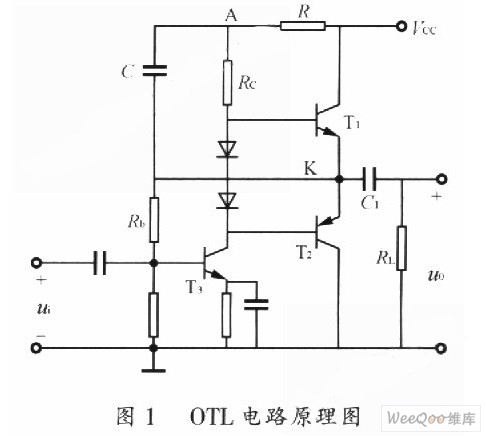

　　圖1所示為一基本0TL電路，該電路可以看成是由T1和T2兩個工作于乙類工作狀態的射極跟隨器的組合。由于分別選用了NPN型和PNP型三極 管，所以在輸入正弦波信號時，兩管可以交替工作在正、負半周，故稱為0TL互補功率放大電路。由于兩管均處于乙類工作狀態，所以只有當輸入信號大于三極管 門限電壓時，才出現基極電流，功放才有信號輸出。因此在輸入信號正負半周的交替過程中，當輸入信號低于門限電壓時，兩個管子都處于截止?fàn)顟B(tài)，輸出信號便出 現了失真，這就是交越失真。為消除交越失真，需要給T1、T2設置合適的偏置電路，使兩個管子均處于甲乙類狀態。為了確保兩管靜態電流的穩定，故采用具有 穩定正向電壓的二極管組成兩管基極間的偏置電路。

　　

2 OTL電路的特殊性

　　2.1 輸出耦合電容C1在該電路中兼作負電源

　　靜態時直流電源給耦合電容充電，由于電路的對稱性，

在輸出信號負半周，下管導通，上管截止，電源與負載斷開，電容放電，代替電源提供能量，在負載上得到負半周信號;在輸出信號正半周時。上管導通，下管截止，給電容充電，補充負半周損耗的能量，此時負載上得到正半周信號。

　　2.2 推動管的偏置電阻兼作負反饋

　　在0TL電路中，中點電位的穩定十分重要。為了使中點電位能自動穩定，沒有把推動管T3的偏置電阻Rb接在電源上，而是接在了中點電位K上。這樣，此電阻既是推動管的偏置電阻，又是負反饋電阻，較好地穩定了中點電位。如：

　　

　　2.3 引入自舉升壓電容

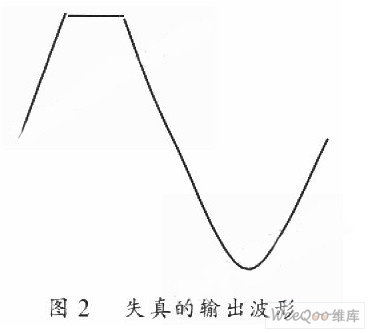

　　當輸入信號足夠大，正半周峰值時，將使推動管飽和，中點電位趨近于零，輸出信號負半周的峰峰值;負半周峰值時，中點電位接近于電源電壓，也即輸出信號正半周的峰峰值。但根據射極跟隨器的工作原理可知，Uk=UA-URC-0.7V< p>

　　

　　所以要增加自舉電容和隔離電阻。自舉電容C的容量應比較大，使其充放電時間常數遠遠大于信號周期，保證在整個工作過程中其上的電壓始終保持為

， 小阻值的隔離電阻將電源電壓與A點電位隔離開。當輸入信號負半周時，隨著T1的導通，中點電位逐步向VCC上升。由于自舉電容兩端電壓不能突變，A點電位 便被抬高到比VCC還高的電位，使T1管的基極獲得高電壓，從而使A點的最高值接近VCC，提高了輸出信號正半周的幅度，減小了功率失真。

　　2.4 功率和效率問題

　　在0TL電路中經常要遇到這么幾個功率：最大不失真輸出功率、電源提供的功率、管子最大消耗功率和電路效率，這幾個概念之間既有聯系又有區別，需要特別注意。

　　2.4.1 最大不失真輸出功率

　　

　　2.4.2 電源供給功率

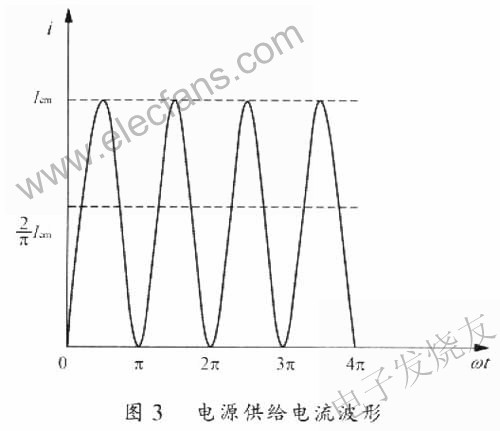

　　電源向管子提供的電流如圖3所示，其平均值為

即電源功率隨輸入信號的增大而增大。在極限運用即輸出功率最大時，

　　

　　

　　2.4.3 效率

　　

　　2.4.4 管耗

　　由能量守恒定律可知，管耗

所以：

　　(1)當輸入信號為零時，管耗也為零;

　　(2)當輸入信號較小時，管耗也較小，但隨輸入信號的增加而增加;

　　(3)當輸入信號快速增大時，由于上式后項比前項增加得快，所以管耗又較小。

　　綜上所述，當輸入信號較大和較小時，管耗均較小。即最大管耗并不發生在電路有最大輸出功率時。當電路有最大輸出功率時，管耗僅為

　　

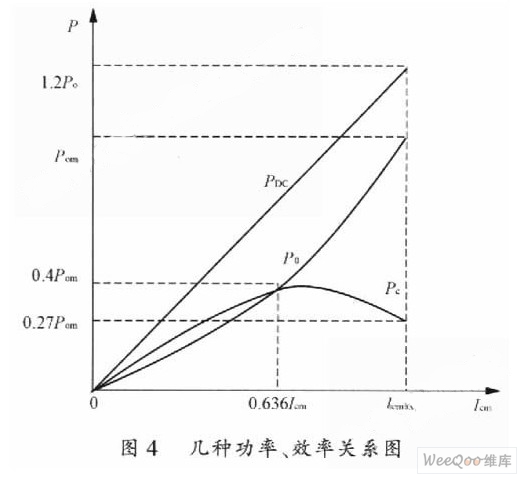

處，此時Pcm≈0.4Pom。故大家常說的最大管耗Pcm≈0.2Pom，實際是單管最大管耗。繪制輸出功率、管耗和電源功率關系圖4如示。

　　

3 容易出現的問題

　　3.1 錯誤理解幾種功率之間的關系

　　某些人只是牢牢地記住了教科書上常用計算公式，即

　　最大不失真輸出功率

　　

　　而沒有真正理解其內涵，應用中不加選擇地套用公式，從而得出非常荒謬的結論。例如：

　　某收音機的功放電路為甲乙類推挽功放電路，電源電壓為Vcc=6V，負載為RL=8Ω，輸出變壓器匝數比n=2.5，求最大輸出功率、直流電源提供的功率和管耗。有人這樣考慮：

　　

　　可是顯然此時的管耗與輸出功率之和約為432mW，與電源提供的460mW功率相差甚遠，這是為什么呢?這里其實犯了兩個錯誤：(1)電路實際應用兩個三極管，求解時卻按單管處理了;(2)電路有最大輸出功率時，管耗卻并非最大。因此正確的答案應為

　　

　　3.2 忽視電路結構的特殊性

　　由于該電路使用了一些具有特殊用途的元件，在實際使用過程中會引起一些容易被忽略的問題，使維修陷入困境。例如，目前通用的功放集成塊，包括電視機上的場輸出集成塊，為了減小功耗，提高電路的可靠性，都利用外圍元件組成了自舉升壓電路(又稱為泵電源，自舉電容又 稱為場逆程電容)。隨著使用年限的增加，自舉電容會出現容量減小、漏電等現象。根據前面的分析我們知道，當自舉電容容量下降幅度過大時，其容抗就會變大， 這樣開機瞬間的沖擊電流就會更多地從功放管T1流過，將其燒壞;而當自舉電容漏電時，其容抗變小，這樣開機瞬間，中點電位就會遠遠大于

使 激勵管進入飽和狀態，功放管T2的基極電位便接近于O，使該管流過較大的電流將其燒毀。即無論自舉電容漏電還是容量下降都可能燒毀功放集成塊。如果對此不 加判斷就更換集成塊，則會造成連續損壞集成塊的現象。曾有人維修昆侖S511彩電水平一條亮線故障時，按照一般思路在查場輸出電容、負載、偏轉線圈、電源 電壓均正常后，便認為是集成塊損壞，然而換上新的集成塊開機后，集成塊卻再次被燒壞。最后經過多次排查才發現場自舉電容漏電，換之故障得以排除。

　　4 結語

　　通過上述的分析，希望大家在使用0TL電路時，能夠更加熟練掌握該電路的基本組成及其工作原理，深刻理解電路中各元器件的作用，并能正確計算輸出功率、管耗、效率等參數。
