字符型液晶顯示模塊原理及應用詳解
字符型液晶顯示模塊的基本特點
字符型液晶顯示模塊由字符型液晶顯示屏（LCD），控制驅動主電路HD44780及其擴展驅動電路HD44100，少量阻、容元件，結構件等裝配在PCB板上而成。 字符型液晶顯示模塊目前在國際上已經規范化，無論顯示屏規格如何變化，其電特性和接口形式都是統一的。因此只要設計出一種型號的接口電路，在指令設置上稍加改動即可使用各種規格的字符型液晶顯示模塊。
1、液晶顯示屏是以若干個5´8或5´11點陣塊組成的顯示字符群。每個點陣塊為一個字符位，字符間距和行距都為一個點的寬度。
2、主控制驅動電路為HD44780（HITACHI）及其他公司全兼容電路，如SED1278（SEIKO EPSON）、KS0066（SAMSUNG）、NJU6408（NER JAPAN RADIO）。
3、具有字符發生器ROM可顯示192種字符（160個5´7點陣字符和32個5´10點陣字符，見附錄一）
4、具有64個字節的自定義字符RAM，可自定義8個5´8點陣字符或四個5´11點陣字符。
5、具有80個字節的RAM。
6、標準的接口特性，適配M6800系列MPU的操作時序。
7、模塊結構緊湊、輕巧、裝配容易。
8、單+5V電源供電。
9、低功耗、長壽命、高可靠性。
HY字符型液晶顯示模塊特性
一、HY系列接口特性及時序
1、HD44780讀、寫操作（時序見附錄二）
（1） 寫操作（MPU至HD44780）
（2） 讀操作（MPU至HD44780）
（3） 信號真值表
2、接口引腳功能
注：15、16兩管腳用于帶背光模塊，不帶背光的模塊這兩個管腳懸空不接。
二、HY系列電特性
（1）絕對最大值范圍
（2）電特性
三、HY系列供電電路（見附錄三）
HY字符型液晶顯示模塊指令集
一、指令集
1、清屏
運行時間（250Khz）:1.64ms;
功能：清DDRAM和AC值。
2、歸位
運行時間（250Khz）:1.64ms;
功能：AC=0，光標、畫面回HOME位。
3、輸入方式設置
運行時間（250Khz）:40us;
功能：設置光標、畫面移動方式。
其中：I/D=1：數據讀、寫操作后，AC自動增一；
I/D=0：數據讀、寫操作后，AC自動減一；
S=1：數據讀、寫操作，畫面平移；
S=0：數據讀、寫操作，畫面不動；
4、顯示開關控制
運行時間（250Khz）：40us;
功能：設置顯示、光標及閃爍開、關。
其中：D表示顯示開關：D=1為開，D=0為關；
C表示光標開關：C=1為開，C=0為關；
B表示閃爍開關：B=1為開，B=0為關。
5、光標、畫面位移
運行時間（250Khz）：40us;
功能：光標、畫面移動，不影響DDRAM。
其中：S/C=1：畫面平移一個字符位；
S/C=0：光標平移一個字符位；
R/L=1：右移；R/L=0：左移。
6、功能設置
運行時間（250Khz）：40us;
功能：工作方式設置（初始化指令）。
其中：DL=1，8位數據接口；DL=0，四位數據接口；
N=1，兩行顯示；N=0，一行顯示；
F=1，5´10點陣字符；F=0，5´7點陣字符。
7、CGRAM地址設置
運行時間（250Khz）：40us;
功能：設置CGRAM地址。A5~A0=0~3FH。
8、DDRAM地址設置
運行時間（250Khz）：40us;
功能：設置DDRAM地址。
N=0，一行顯示A6~A0=0~4FH；
N=1，兩行顯示，首行A6~A0=00H~2FH，
次行A6~A0=40H~67H。
9、讀BF及AC值
功能：讀忙BF值和地址計數器AC值。
其中：BF=1：忙；BF=0：準備好。
此時，AC值意義為最近一次地址設置（CGRAM或DDRAM）定義。
10、 寫數據
運行時間（250Khz）：40us;
功能：根據最近設置的地址性質，數據寫入DDRAM或CGRAM內。
11、 讀數據
運行時間（250Khz）：40us;
功能：根據最近設置的地址性質，從DDRRAM或CGRAM數據讀出。
一、直接訪問方式接口電路及驅動程序

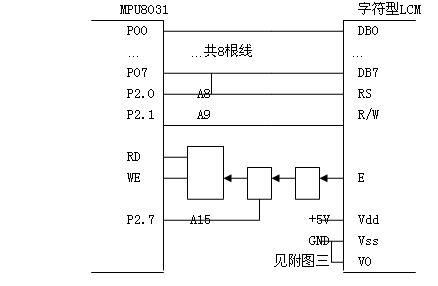

直接訪問方式的接口電路如下圖所示：
常溫型模塊V0接VSS，如要調節對比度請參考附圖三
直接訪問方式的驅動子程序如下：
A15=E的選通信號，A9=R/W，A8=RS
COM EQU 20H ；指令寄存器
DAT EQU 21H ；數據寄存器
CW_Add EQU 8000H ；指令口寫地址
CR_Add EQU 8200H ；指令口讀地址
DW_Add EQU 8100H ；數據口寫地址
DR_Add EQU 8300H ；數據口讀地址
1、讀BF和AC值
PRO： PUSH DPH
PUSH DPL
PUSH ACC
MOV DPTR，#CR_Add ；設置指令口讀地址
MOVX A，@DPTR ；讀BF和AC值
MOV COM，A ；存入COM單元
POP ACC
POP DPL
POP DPH
RET
2、寫指令代碼子程序
PR1： PUSH DPH
PUSH DPL
PUSH ACC
MOV DPTR，#CR_Add ；設置指令口讀地址
PR11： MOVX A，@DPTR
JB ACC.7，PR11 ；判BF=0？是繼續
MOV A，COM
MOV DPTR，#CW_Add ；設置指令口寫地址
MOVX @DPTR，A ；寫指令代碼
POP ACC
POP DPL
POP DPH
RET
2、寫顯示數據子程序
PR2： PUSH DPH
PUSH DPL
PUSH ACC
MOV DPTR，#CR_Add ；設置指令口讀地址
PR21： MOVX A，@DPTR
JB ACC.7，PR21 ；判BF=0？是繼續
MOV A，DAT
MOV DPTR，#DW_Add ；設置數據口寫地址
MOVX @DPTR，A ；寫數據
POP ACC
POP DPL
POP DPH
RET
4、讀顯示數據子程序
PR3： PUSH DPH
PUSH DPL
PUSH ACC
MOV DPTR，#CR_Add ；設置指令口讀地址
PR31： MOVX A，@DPTR
JB ACC.7，PR31 ；判BF=0？是繼續
MOV DPTR，#DR_Add ；設置數據口讀地址
MOVX A，@DPTR ；讀數據
MOV DAT，A ；存入DAT單元
POP ACC
POP DPL
POP DPH
RET
二、間接控制方式接口電路及驅動程序
間接控制方式（4位總線）是利用HD44780所具有的4位數據總線的功能，簡化電路接口的一種接口方式。實用電路如下：
常溫型模塊V0接VSS，如要調節對比度請參考附圖三
注：此種接口電路適用4位單片機或8位單片機接口不夠用的情況，因4位數據傳輸時需傳輸兩遍，所以比較麻煩，建議在單片機接口夠用時，還是把8位數據口都接上。
間接控制方式的驅動子程序如下：
RS EQU P3.3 ；寄存器選擇信號
R/W EQU P3.4 ；讀/寫選擇信號
E EQU P3.5 ；使能信號
1、讀BF和AC值
PRO ： PUSH ACC
MOV P1，#0FFH ；P1置位，準備讀
CLR RS ；RS=0
SETB R/W ；R/W=1
SETB E ；E=1
MOV COM，P1 ；讀BF和AC6-4值
CLR E ；E=0
MOV P1，#0FFH ；P1置位，準備讀
SETB E ；E=1
MOV A，P1 ；讀AC3-0值
CLR E ；E=0
SWAP A ；轉換成8位數據
ANL A，#0FH
ANL COM，#0F0H
ORL A，COM
MOV COM，A ；送入COM單元
POP ACC
RET
2、寫指令代碼子程序
PR1 ： PUSH ACC
CLR RS ；RS=0
SETB R/W ；R/W=1
PR11： MOV P1，#0FFH ；P1置位，準備讀
SETB E ；E=1
MOV A，P1 ；讀BF和AC6-4值
CLR E ；E=0
MOV C，ACC.7 BF->進位位C
SETB E ；E=1
CLR E ；E=0(讀AC3-0值)
JC PR11 ；判別BF=1？是轉
CLR R/W ；R/W=0
MOV P1，COM ；寫入指令代碼高4位
SETB E ；E=1
CLR E ；E=0
MOV A，COM ；寫入指令代碼低四位
SWAP A
MOV P1，A
SETB E ；E=1
CLR E ；E=0
POP ACC
RET
3、寫顯示數據子程序
PR2 ： PUSH ACC
CLR RS ；RS=0
SETB R/W ；R/W=1
PR21： MOV P1，#0FFH ；P1置位，準備讀
SETB E ；E=1
MOV A，P1 ；讀BF和AC6-4值
CLR E ；E=0
MOV C，ACC.7 BF->進位位C
SETB E ；E=1
CLR E ；E=0(讀AC3-0值)
JC PR21 ；判別BF=1？是轉
SETB RS ；RS=1
CLR R/W ；R/W=0
MOV P1，DAT ；寫入數據高4位
SETB E ；E=1
CLR E ；E=0
MOV A，DAT ；寫入數據低4位
SWAP A
MOV P1，A
SETB E ；E=1
CLR E ；E=0
POP ACC
RET
4 、讀顯示數據子程序
PR3 ： PUSH ACC
CLR RS ；RS=0
SETB R/W ；R/W=1
PR31： MOV P1，#0FFH ；P1置位，準備讀
SETB E ；E=1
MOV A，P1 ；讀BF和AC6-4值
CLR E ；E=0
MOV C，ACC.7 ；BF->進位位C
SETB E ；E=1
CLR E ；E=0(讀AC3-0值)
JC PR31 ；判別BF=1？是轉
SETB RS ；RS=1
SETB R/W ；R/W=1
MOV P1，#0FFH ；P1置位，準備讀
SETB E ；E=1
MOV COM，P1 ；讀數據高4位
CLR E ；E=0
MOV P1，#0FFH ；P1置位，準備讀
SETB E ；E=1
MOV A，P1 ；讀數據低4位
CLR E ；E=0
SWAP A ；轉換成8位
ANL A，#0FH
ANL DAT，#0F0H
ORL A，DAT
MOV DAT，A ；數據送入DAT單元
POP ACC
RET
三、應用程序
該程序是根據液晶顯示模塊HY-4002而編制的。其他規格的字符型液晶顯示模塊都適用，僅是地址的改動而已。
示例一 初始化子程序
（1）直接訪問方式下的初始化子程序
INT MOV A，#30H ；此循環必要，不可刪除
MOV DPTR，#CW_Add ；指令口地址設置
MOV R2，#03H ；循環量=3
INT1： MOVX @DPTR,A ；寫指令代碼
LCALL DELAY ；調延時子程序
DJNZ R2，INT1
MOV COM，#38H ；設置工作方式*
LCALL PR1 ；
MOV COM，#01H ；清屏
LCALL PR1
MOV COM，#06H ；設置輸入方式
LCALL PR1
MOV COM，#0FH ；設置顯示方式
LCALL PR1
RET
（2）間接控制方式下的初始化子程序
INT MOV P1，#30H ；工作方式設置指令代碼
CLR RS ；RS=0
CLR R/W ；RW=0
MOV R2，#03H ；循環量=3
INT1 SETB E ；E=1
CLR E ；E=0
LCALL DELAY ；調延時子程序
DJNZ R2，INT1
MOV P1，#28H ；設置工作方式*
SETB E ；E=1
CLR E ；E=0
MOV COM，#01H ；清屏
LCALL PR1
MOV COM，#06H ；設置輸入方式
LCALL PR1
MOV COM，#0FH ；設置顯示方式
LCALL PR1
RET
注：*工作方式參數根據所使用的字符型液晶顯示模塊的特性而定。
DELAY： MOV R6，#00H ；延時子程序
MOV R7，#00H
DELAY1： NOP
DJNZ R7，DELAY1
DJNZ R6，DELAY1
RET
初始化演示程序
MAIN： MOV SP，#60H
ANL P3，#0C7H
LCALL INT
示例二 字符的寫入方式
HD44780有五種字符寫入方式。演示程序如下：
（1）逐字依次輸入方式演示程序段
MOV COM，#06H
LCALL PR1
MOV COM，#80H
LCALL PR1
MOV DPTR，#TAB
MOV R2，#12
MOV R3，#00H
WRIN： MOV A，R3
MOVC A，@A+DPTR
MOV DTA，A
LCALL PR2
LCALL DELAY
INC R3
DINZ R2，WRIN
SJMP $
TAB： DB 43H，75H，72H，73H，6FH，72H，20H ；Cursor
DB 57F,72H,69H,74H,65H ；write
(2)光標左移輸入方式演示程序段
CL_ENTER: MOV COM,#04H ； 輸入方式設置
LCALL PR1
MOV COM，#90H ； 設置DDRAM 地址
LCALL PR1
MOV DPTR，#TABCL ； 設置字表首地址
MOV R2，#12H ； 循環量設置
CL_1 MOV A，R2
DEC A
MOVC A，@A+DPTR ；取字符代碼
MOV DAT，A
LCALL PR2 ；寫數據
LCALL DELAY ；演示用延時
DJNZ R2，CL_1
SJMP $
TABCL: DB 43H, 75H, 72H, 73H, 6FH, 72H, 20H ；Cursor
DB 4CH, 65H, 66H, 74H, 20H ；Left
DB 53H, 63H, 72H, 6FH, 6CH,6CH ；Scroll
（3）光標右移輸入方式演示程序段
CR_ENTER: MOV COM,#06H ； 輸入方式設置
LCALL PR1
MOV COM，#80H ； 設置DDRAM 地址
LCALL PR1
MOV DPTR，#TABCR ； 設置字表首地址
MOV R2，#13H ； 循環量設置
MOV R3，#00H
CL_1 MOV A，R3
MOVC A，@A+DPTR ；取字符代碼
MOV DAT，A
LCALL PR2 ；寫數據
INC R3
LCALL DELAY ；演示用延時
DJNZ R2，CR_1
SJMP $
TABCR: DB 43H, 75H, 72H, 73H, 6FH, 72H, 20H ；Cursor
DB 52H, 69H, 67H, 68H, 74H，20H ；Right
DB 53H, 63H, 72H, 6FH，6CH，6CH ；Scroll
(4)畫面左滾動輸入方式演示程序段
L_ENTER: MOV COM,#07H ； 輸入方式設置
LCALL PR1
MOV COM，#90H ； 設置DDRAM 地址
LCALL PR1
MOV DPTR，#TABL ； 設置字表首地址
MOV R2，#0BH ； 循環量設置
MOV R3，#00H
L_1 MOV A，R3
MOVC A，@A+DPTR ；取字符代碼
MOV DAT，A
LCALL PR2 ；寫數據
INC R3
LCALL DELAY ；演示用延時
DJNZ R2，L_1
SJMP $
TABL: DB 4CH, 65H, 66H, 74H，20H ；Left Scroll
DB 53H, 63H, 72H, 6FH，6CH，6CH
(5) 畫面右滾動輸入方式演示程序段
R_ENTER: MOV COM,#05H ； 輸入方式設置
LCALL PR1
MOV COM，#90H ； 設置DDRAM 地址
LCALL PR1
MOV DPTR，#TABR ； 設置字表首地址
MOV R2，#0CH ； 循環量設置
R_1 MOV A，R2
DEC A
MOVC A，@A+DPTR ；取字符代碼
MOV DAT，A
LCALL PR2 ；寫數據
LCALL DELAY ；演示用延時
DJNZ R2，R_1
SJMP $
TABR: DB 52H, 69H, 67H, 68H，74H，20H ；Right Scroll
DB 53H, 63H, 72H, 6FH，6CH，6CH
示例三 建立自定義字符庫
字符型液晶顯示模塊允許用戶在HD44780片內CGRAM內（64個字節00H-3FH）自建立8個5×8點陣的字符。建立自定義字符庫的子程序如下：
CG_WRITE: MOV COM,#40H ；設置CGRAM地址
LCALL PR1
MOV R2，#64 ；循環量設置
MOV R3，#00H
MOV DPTR，#CGTAB ；設置字模數據首地址
CG1： MOV A，R3
MOVC A，@A+DPTR
MOV DAT，A
LCALL PR2
INC R3
DZNJ R2，CG1
RET
CGTAB： DB 08H，0FH，12H，0FH，0AH，1FH，02H，02H ；“年”代碼=00H
DB 0FH，09H，0FH，09H，0FH，09H，11H，00H ；“月”代碼=01H
DB 1FH，11H，11H，1FH，11H，11H，1FH，00H ；“日”代碼=02H
DB 11H，0AH，04H，1FH，04H，1FH，04H，00H ；“$”代碼=03H
DB 0EH，00H，1FH，0AH，0AH，0AH，13H，00H ；“元”代碼=04H
DB 18H，18H，07H，08H，08H，08H，07H，00H ；“℃”代碼=05H
DB 04H，0AH，15H，04H，04H，04H，04H，00H ；“↑”代碼=06H
DB 17H，15H，15H，15H，15H，15H，17H，00H ；“10”代碼=07H
自定義字符顯示演示程序段
LCALL CG_WRITE ；調建立自定義字符子程序
MOV COM,#80H ；設置DDRAM地址
LCALL PR1
MOV DPTR，#TABDY ；設置字表首地址
MOV R2，#18 ；循環量設置
MOV R3，#00H
L00P1 MOV A，R3
MOVC A，@A+DPTR ；取字符代碼
MOV DAT，A
LCALL PR2 ；寫數據
INC R3
DZNJ R2，L00P1
MOV COM,#0C0H ；設置DDRAM地址
LCALL PR1
MOV R2，#18 ；循環量設置
L00P2 MOV A，R3
MOVC A，@A+DPTR ；取字符代碼
MOV DAT，A
LCALL PR2 ；寫數據
INC R3
DZNJ R2，L00P2
SJMP $
TABDY： DB 4DH, 44H, 4CH, 53H，34H，30H，32H，36H，36H
DB 20H, 03H, 32H, 35H，35H，2EH，30H，30H，04H
DB 31H, 39H, 39H, 37H，00H，37H 01H，31H，02H
DB 20H, 54H, 3DH, 33H，35H，05H，06H，20H，07H
功能設置指令參數N，F(xiàn)值及顯示RAM地址對應表
附錄一：HD44780的內部字符集
提示:點擊查看圖片
附錄二：HY系列產品時序圖

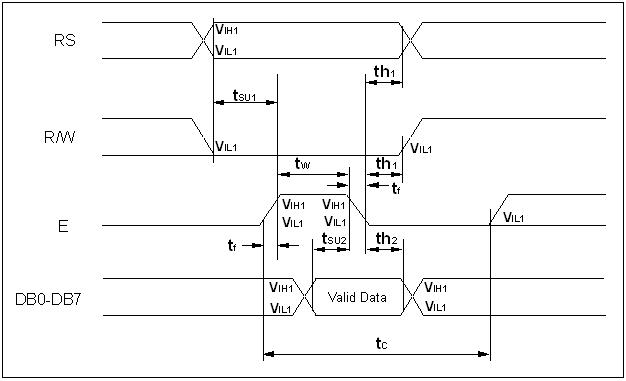

Flgure1 寫時序圖(MPU寫數據到LCD-II)
Flgure2 讀時序圖(MPU從LCD-II讀數據)
附錄三：HY系列產品供電電路
字符型液晶顯示模塊的基本特點
字符型液晶顯示模塊由字符型液晶顯示屏（LCD），控制驅動主電路HD44780及其擴展驅動電路HD44100，少量阻、容元件，結構件等裝配在PCB板上而成。 字符型液晶顯示模塊目前在國際上已經規范化，無論顯示屏規格如何變化，其電特性和接口形式都是統一的。因此只要設計出一種型號的接口電路，在指令設置上稍加改動即可使用各種規格的字符型液晶顯示模塊。
1、液晶顯示屏是以若干個5´8或5´11點陣塊組成的顯示字符群。每個點陣塊為一個字符位，字符間距和行距都為一個點的寬度。
2、主控制驅動電路為HD44780（HITACHI）及其他公司全兼容電路，如SED1278（SEIKO EPSON）、KS0066（SAMSUNG）、NJU6408（NER JAPAN RADIO）。
3、具有字符發生器ROM可顯示192種字符（160個5´7點陣字符和32個5´10點陣字符，見附錄一）
4、具有64個字節的自定義字符RAM，可自定義8個5´8點陣字符或四個5´11點陣字符。
5、具有80個字節的RAM。
6、標準的接口特性，適配M6800系列MPU的操作時序。
7、模塊結構緊湊、輕巧、裝配容易。
8、單+5V電源供電。
9、低功耗、長壽命、高可靠性。
HY字符型液晶顯示模塊特性
一、HY系列接口特性及時序
1、HD44780讀、寫操作（時序見附錄二）
（1） 寫操作（MPU至HD44780）
項目 | 符號 | 最小值 | 最大值 | 單位 |
使能周期 | tcycE | 1000 | - | ns |
使能脈沖寬度 | Pweh | 450 | - | ns |
使能升、降時間 | Ter,Tef | - | 25 | ns |
地址建立時間 | Tas | 140 | - | ns |
地址保持時間 | Tah | 10 | - | ns |
數據建立時間 | Tdsw | 195 | - | ns |
數據保持時間 | Th | 10 | - | ns |
（2） 讀操作（MPU至HD44780）
項目 | 符號 | 最小值 | 最大值 | 單位 |
使能周期 | tcycE | 1000 | - | ns |
使能脈沖寬度 | Pweh | 450 | - | ns |
使能升、降時間 | Ter,Tef | - | 25 | ns |
地址建立時間 | Tas | 140 | - | ns |
地址保持時間 | Tah | 10 | - | ns |
數據延遲時間 | Tddr | - | 320 | ns |
數據保持時間 | Tdhr | 10 | - | ns |
（3） 信號真值表
RS | R/W | E | 功能 |
0 | 0 | 下降沿 | 寫指令代碼 |
0 | 1 | 高電平 | 讀忙標志和AC碼 |
1 | 0 | 下降沿 | 寫數據 |
1 | 1 | 高電平 | 讀數據 |
2、接口引腳功能
引腳號 | 符號 | 狀態 | 功 能 |
1 | Vss | 電源地 | |
2 | Vdd | +5V邏輯電源 | |
3 | V0 | 液晶驅動電源 | |
4 | RS | 輸入 | 寄存器選擇1：數據；0：指令 |
5 | R/W | 輸入 | 讀、寫操作選擇1：讀；0：寫 |
6 | E | 輸入 | 使能信號 |
7 | DB0 | 三態 | 數據總線（LSB） |
8 | DB1 | 三態 | 數據總線 |
9 | DB2 | 三態 | 數據總線 |
10 | DB3 | 三態 | 數據總線 |
11 | DB4 | 三態 | 數據總線 |
12 | DB5 | 三態 | 數據總線 |
13 | DB6 | 三態 | 數據總線 |
14 | DB7 | 三態 | 數據總線（MSB） |
15 | LEDA | 輸入 | 背光+5V |
16 | LEDK | 輸入 | 背光地 |
注：15、16兩管腳用于帶背光模塊，不帶背光的模塊這兩個管腳懸空不接。
二、HY系列電特性
（1）絕對最大值范圍
項目 | 符號 | 最小值 | 最大值 | 備注 |
電路邏輯電壓 | Vdd-Vss | 0 | 7.0V | |
液晶驅動電壓 | Vdd-V0 | 0 | 13.5V | |
輸入電壓 | VI | Vss | Vdd | |
工作溫度 | 0 -20 -30 | +50 +70 +80 | 常溫型 寬溫型 超寬溫型 | |
存儲溫度 | -10 -30 -40 | +60 +80 +80 | 常溫型 寬溫型 超寬溫型 |
（2）電特性
項目 | 符號 | 條件 | MIN | TYP | MAX | 單位 |
輸入高電壓 | VIH | 2.2 | - | - | V | |
輸入低電壓 | VIL | - | - | 0.6 | V | |
輸出高電壓 | VOH | IOH=0.2mA | 2.4 | - | - | V |
輸出低電壓 | VOL | IOL=1.2mA | - | - | 0.4 | V |
電源電流 | IDD | - | 0.5 | 0.2 | mA |
三、HY系列供電電路（見附錄三）
HY字符型液晶顯示模塊指令集
一、指令集
1、清屏
RS R/W | DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 |
0 0 | 0 0 0 0 0 0 0 1 |
運行時間（250Khz）:1.64ms;
功能：清DDRAM和AC值。
2、歸位
RS R/W | DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 |
0 0 | 0 0 0 0 0 0 1 * |
運行時間（250Khz）:1.64ms;
功能：AC=0，光標、畫面回HOME位。
3、輸入方式設置
RS R/W | DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 |
0 0 | 0 0 0 0 0 1 I/D S |
運行時間（250Khz）:40us;
功能：設置光標、畫面移動方式。
其中：I/D=1：數據讀、寫操作后，AC自動增一；
I/D=0：數據讀、寫操作后，AC自動減一；
S=1：數據讀、寫操作，畫面平移；
S=0：數據讀、寫操作，畫面不動；
4、顯示開關控制
RS R/W | DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 |
0 0 | 0 0 0 0 1 D C B |
運行時間（250Khz）：40us;
功能：設置顯示、光標及閃爍開、關。
其中：D表示顯示開關：D=1為開，D=0為關；
C表示光標開關：C=1為開，C=0為關；
B表示閃爍開關：B=1為開，B=0為關。
5、光標、畫面位移
RS R/W | DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 |
0 0 | 0 0 0 1 S/C R/L * * |
運行時間（250Khz）：40us;
功能：光標、畫面移動，不影響DDRAM。
其中：S/C=1：畫面平移一個字符位；
S/C=0：光標平移一個字符位；
R/L=1：右移；R/L=0：左移。
6、功能設置
RS R/W | DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 |
0 0 | 0 0 1 DL N F * * |
運行時間（250Khz）：40us;
功能：工作方式設置（初始化指令）。
其中：DL=1，8位數據接口；DL=0，四位數據接口；
N=1，兩行顯示；N=0，一行顯示；
F=1，5´10點陣字符；F=0，5´7點陣字符。
7、CGRAM地址設置
RS R/W | DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 |
0 0 | 0 1 A5 A4 A3 A2 A1 A0 |
運行時間（250Khz）：40us;
功能：設置CGRAM地址。A5~A0=0~3FH。
8、DDRAM地址設置
RS R/W | DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 |
0 0 | 1 A6 A5 A4 A3 A2 A1 A0 |
運行時間（250Khz）：40us;
功能：設置DDRAM地址。
N=0，一行顯示A6~A0=0~4FH；
N=1，兩行顯示，首行A6~A0=00H~2FH，
次行A6~A0=40H~67H。
9、讀BF及AC值
RS R/W | DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 |
0 1 | BF AC6 AC5 AC4 AC3 AC2 AC1 AC0 |
功能：讀忙BF值和地址計數器AC值。
其中：BF=1：忙；BF=0：準備好。
此時，AC值意義為最近一次地址設置（CGRAM或DDRAM）定義。
10、 寫數據
RS R/W | DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 |
1 0 | 數 據 |
運行時間（250Khz）：40us;
功能：根據最近設置的地址性質，數據寫入DDRAM或CGRAM內。
11、 讀數據
RS R/W | DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 |
1 1 | 數 據 |
運行時間（250Khz）：40us;
功能：根據最近設置的地址性質，從DDRRAM或CGRAM數據讀出。
一、直接訪問方式接口電路及驅動程序
直接訪問方式的接口電路如下圖所示：
常溫型模塊V0接VSS，如要調節對比度請參考附圖三
直接訪問方式的驅動子程序如下：
A15=E的選通信號，A9=R/W，A8=RS
COM EQU 20H ；指令寄存器
DAT EQU 21H ；數據寄存器
CW_Add EQU 8000H ；指令口寫地址
CR_Add EQU 8200H ；指令口讀地址
DW_Add EQU 8100H ；數據口寫地址
DR_Add EQU 8300H ；數據口讀地址
1、讀BF和AC值
PRO： PUSH DPH
PUSH DPL
PUSH ACC
MOV DPTR，#CR_Add ；設置指令口讀地址
MOVX A，@DPTR ；讀BF和AC值
MOV COM，A ；存入COM單元
POP ACC
POP DPL
POP DPH
RET
2、寫指令代碼子程序
PR1： PUSH DPH
PUSH DPL
PUSH ACC
MOV DPTR，#CR_Add ；設置指令口讀地址
PR11： MOVX A，@DPTR
JB ACC.7，PR11 ；判BF=0？是繼續
MOV A，COM
MOV DPTR，#CW_Add ；設置指令口寫地址
MOVX @DPTR，A ；寫指令代碼
POP ACC
POP DPL
POP DPH
RET
2、寫顯示數據子程序
PR2： PUSH DPH
PUSH DPL
PUSH ACC
MOV DPTR，#CR_Add ；設置指令口讀地址
PR21： MOVX A，@DPTR
JB ACC.7，PR21 ；判BF=0？是繼續
MOV A，DAT
MOV DPTR，#DW_Add ；設置數據口寫地址
MOVX @DPTR，A ；寫數據
POP ACC
POP DPL
POP DPH
RET
4、讀顯示數據子程序
PR3： PUSH DPH
PUSH DPL
PUSH ACC
MOV DPTR，#CR_Add ；設置指令口讀地址
PR31： MOVX A，@DPTR
JB ACC.7，PR31 ；判BF=0？是繼續
MOV DPTR，#DR_Add ；設置數據口讀地址
MOVX A，@DPTR ；讀數據
MOV DAT，A ；存入DAT單元
POP ACC
POP DPL
POP DPH
RET
二、間接控制方式接口電路及驅動程序
間接控制方式（4位總線）是利用HD44780所具有的4位數據總線的功能，簡化電路接口的一種接口方式。實用電路如下：
常溫型模塊V0接VSS，如要調節對比度請參考附圖三
注：此種接口電路適用4位單片機或8位單片機接口不夠用的情況，因4位數據傳輸時需傳輸兩遍，所以比較麻煩，建議在單片機接口夠用時，還是把8位數據口都接上。
間接控制方式的驅動子程序如下：
RS EQU P3.3 ；寄存器選擇信號
R/W EQU P3.4 ；讀/寫選擇信號
E EQU P3.5 ；使能信號
1、讀BF和AC值
PRO ： PUSH ACC
MOV P1，#0FFH ；P1置位，準備讀
CLR RS ；RS=0
SETB R/W ；R/W=1
SETB E ；E=1
MOV COM，P1 ；讀BF和AC6-4值
CLR E ；E=0
MOV P1，#0FFH ；P1置位，準備讀
SETB E ；E=1
MOV A，P1 ；讀AC3-0值
CLR E ；E=0
SWAP A ；轉換成8位數據
ANL A，#0FH
ANL COM，#0F0H
ORL A，COM
MOV COM，A ；送入COM單元
POP ACC
RET
2、寫指令代碼子程序
PR1 ： PUSH ACC
CLR RS ；RS=0
SETB R/W ；R/W=1
PR11： MOV P1，#0FFH ；P1置位，準備讀
SETB E ；E=1
MOV A，P1 ；讀BF和AC6-4值
CLR E ；E=0
MOV C，ACC.7 BF->進位位C
SETB E ；E=1
CLR E ；E=0(讀AC3-0值)
JC PR11 ；判別BF=1？是轉
CLR R/W ；R/W=0
MOV P1，COM ；寫入指令代碼高4位
SETB E ；E=1
CLR E ；E=0
MOV A，COM ；寫入指令代碼低四位
SWAP A
MOV P1，A
SETB E ；E=1
CLR E ；E=0
POP ACC
RET
3、寫顯示數據子程序
PR2 ： PUSH ACC
CLR RS ；RS=0
SETB R/W ；R/W=1
PR21： MOV P1，#0FFH ；P1置位，準備讀
SETB E ；E=1
MOV A，P1 ；讀BF和AC6-4值
CLR E ；E=0
MOV C，ACC.7 BF->進位位C
SETB E ；E=1
CLR E ；E=0(讀AC3-0值)
JC PR21 ；判別BF=1？是轉
SETB RS ；RS=1
CLR R/W ；R/W=0
MOV P1，DAT ；寫入數據高4位
SETB E ；E=1
CLR E ；E=0
MOV A，DAT ；寫入數據低4位
SWAP A
MOV P1，A
SETB E ；E=1
CLR E ；E=0
POP ACC
RET
4 、讀顯示數據子程序
PR3 ： PUSH ACC
CLR RS ；RS=0
SETB R/W ；R/W=1
PR31： MOV P1，#0FFH ；P1置位，準備讀
SETB E ；E=1
MOV A，P1 ；讀BF和AC6-4值
CLR E ；E=0
MOV C，ACC.7 ；BF->進位位C
SETB E ；E=1
CLR E ；E=0(讀AC3-0值)
JC PR31 ；判別BF=1？是轉
SETB RS ；RS=1
SETB R/W ；R/W=1
MOV P1，#0FFH ；P1置位，準備讀
SETB E ；E=1
MOV COM，P1 ；讀數據高4位
CLR E ；E=0
MOV P1，#0FFH ；P1置位，準備讀
SETB E ；E=1
MOV A，P1 ；讀數據低4位
CLR E ；E=0
SWAP A ；轉換成8位
ANL A，#0FH
ANL DAT，#0F0H
ORL A，DAT
MOV DAT，A ；數據送入DAT單元
POP ACC
RET
三、應用程序
該程序是根據液晶顯示模塊HY-4002而編制的。其他規格的字符型液晶顯示模塊都適用，僅是地址的改動而已。
示例一 初始化子程序
（1）直接訪問方式下的初始化子程序
INT MOV A，#30H ；此循環必要，不可刪除
MOV DPTR，#CW_Add ；指令口地址設置
MOV R2，#03H ；循環量=3
INT1： MOVX @DPTR,A ；寫指令代碼
LCALL DELAY ；調延時子程序
DJNZ R2，INT1
MOV COM，#38H ；設置工作方式*
LCALL PR1 ；
MOV COM，#01H ；清屏
LCALL PR1
MOV COM，#06H ；設置輸入方式
LCALL PR1
MOV COM，#0FH ；設置顯示方式
LCALL PR1
RET
（2）間接控制方式下的初始化子程序
INT MOV P1，#30H ；工作方式設置指令代碼
CLR RS ；RS=0
CLR R/W ；RW=0
MOV R2，#03H ；循環量=3
INT1 SETB E ；E=1
CLR E ；E=0
LCALL DELAY ；調延時子程序
DJNZ R2，INT1
MOV P1，#28H ；設置工作方式*
SETB E ；E=1
CLR E ；E=0
MOV COM，#01H ；清屏
LCALL PR1
MOV COM，#06H ；設置輸入方式
LCALL PR1
MOV COM，#0FH ；設置顯示方式
LCALL PR1
RET
注：*工作方式參數根據所使用的字符型液晶顯示模塊的特性而定。
DELAY： MOV R6，#00H ；延時子程序
MOV R7，#00H
DELAY1： NOP
DJNZ R7，DELAY1
DJNZ R6，DELAY1
RET
初始化演示程序
MAIN： MOV SP，#60H
ANL P3，#0C7H
LCALL INT
示例二 字符的寫入方式
HD44780有五種字符寫入方式。演示程序如下：
（1）逐字依次輸入方式演示程序段
MOV COM，#06H
LCALL PR1
MOV COM，#80H
LCALL PR1
MOV DPTR，#TAB
MOV R2，#12
MOV R3，#00H
WRIN： MOV A，R3
MOVC A，@A+DPTR
MOV DTA，A
LCALL PR2
LCALL DELAY
INC R3
DINZ R2，WRIN
SJMP $
TAB： DB 43H，75H，72H，73H，6FH，72H，20H ；Cursor
DB 57F,72H,69H,74H,65H ；write
(2)光標左移輸入方式演示程序段
CL_ENTER: MOV COM,#04H ； 輸入方式設置
LCALL PR1
MOV COM，#90H ； 設置DDRAM 地址
LCALL PR1
MOV DPTR，#TABCL ； 設置字表首地址
MOV R2，#12H ； 循環量設置
CL_1 MOV A，R2
DEC A
MOVC A，@A+DPTR ；取字符代碼
MOV DAT，A
LCALL PR2 ；寫數據
LCALL DELAY ；演示用延時
DJNZ R2，CL_1
SJMP $
TABCL: DB 43H, 75H, 72H, 73H, 6FH, 72H, 20H ；Cursor
DB 4CH, 65H, 66H, 74H, 20H ；Left
DB 53H, 63H, 72H, 6FH, 6CH,6CH ；Scroll
（3）光標右移輸入方式演示程序段
CR_ENTER: MOV COM,#06H ； 輸入方式設置
LCALL PR1
MOV COM，#80H ； 設置DDRAM 地址
LCALL PR1
MOV DPTR，#TABCR ； 設置字表首地址
MOV R2，#13H ； 循環量設置
MOV R3，#00H
CL_1 MOV A，R3
MOVC A，@A+DPTR ；取字符代碼
MOV DAT，A
LCALL PR2 ；寫數據
INC R3
LCALL DELAY ；演示用延時
DJNZ R2，CR_1
SJMP $
TABCR: DB 43H, 75H, 72H, 73H, 6FH, 72H, 20H ；Cursor
DB 52H, 69H, 67H, 68H, 74H，20H ；Right
DB 53H, 63H, 72H, 6FH，6CH，6CH ；Scroll
(4)畫面左滾動輸入方式演示程序段
L_ENTER: MOV COM,#07H ； 輸入方式設置
LCALL PR1
MOV COM，#90H ； 設置DDRAM 地址
LCALL PR1
MOV DPTR，#TABL ； 設置字表首地址
MOV R2，#0BH ； 循環量設置
MOV R3，#00H
L_1 MOV A，R3
MOVC A，@A+DPTR ；取字符代碼
MOV DAT，A
LCALL PR2 ；寫數據
INC R3
LCALL DELAY ；演示用延時
DJNZ R2，L_1
SJMP $
TABL: DB 4CH, 65H, 66H, 74H，20H ；Left Scroll
DB 53H, 63H, 72H, 6FH，6CH，6CH
(5) 畫面右滾動輸入方式演示程序段
R_ENTER: MOV COM,#05H ； 輸入方式設置
LCALL PR1
MOV COM，#90H ； 設置DDRAM 地址
LCALL PR1
MOV DPTR，#TABR ； 設置字表首地址
MOV R2，#0CH ； 循環量設置
R_1 MOV A，R2
DEC A
MOVC A，@A+DPTR ；取字符代碼
MOV DAT，A
LCALL PR2 ；寫數據
LCALL DELAY ；演示用延時
DJNZ R2，R_1
SJMP $
TABR: DB 52H, 69H, 67H, 68H，74H，20H ；Right Scroll
DB 53H, 63H, 72H, 6FH，6CH，6CH
示例三 建立自定義字符庫
字符型液晶顯示模塊允許用戶在HD44780片內CGRAM內（64個字節00H-3FH）自建立8個5×8點陣的字符。建立自定義字符庫的子程序如下：
CG_WRITE: MOV COM,#40H ；設置CGRAM地址
LCALL PR1
MOV R2，#64 ；循環量設置
MOV R3，#00H
MOV DPTR，#CGTAB ；設置字模數據首地址
CG1： MOV A，R3
MOVC A，@A+DPTR
MOV DAT，A
LCALL PR2
INC R3
DZNJ R2，CG1
RET
CGTAB： DB 08H，0FH，12H，0FH，0AH，1FH，02H，02H ；“年”代碼=00H
DB 0FH，09H，0FH，09H，0FH，09H，11H，00H ；“月”代碼=01H
DB 1FH，11H，11H，1FH，11H，11H，1FH，00H ；“日”代碼=02H
DB 11H，0AH，04H，1FH，04H，1FH，04H，00H ；“$”代碼=03H
DB 0EH，00H，1FH，0AH，0AH，0AH，13H，00H ；“元”代碼=04H
DB 18H，18H，07H，08H，08H，08H，07H，00H ；“℃”代碼=05H
DB 04H，0AH，15H，04H，04H，04H，04H，00H ；“↑”代碼=06H
DB 17H，15H，15H，15H，15H，15H，17H，00H ；“10”代碼=07H
自定義字符顯示演示程序段
LCALL CG_WRITE ；調建立自定義字符子程序
MOV COM,#80H ；設置DDRAM地址
LCALL PR1
MOV DPTR，#TABDY ；設置字表首地址
MOV R2，#18 ；循環量設置
MOV R3，#00H
L00P1 MOV A，R3
MOVC A，@A+DPTR ；取字符代碼
MOV DAT，A
LCALL PR2 ；寫數據
INC R3
DZNJ R2，L00P1
MOV COM,#0C0H ；設置DDRAM地址
LCALL PR1
MOV R2，#18 ；循環量設置
L00P2 MOV A，R3
MOVC A，@A+DPTR ；取字符代碼
MOV DAT，A
LCALL PR2 ；寫數據
INC R3
DZNJ R2，L00P2
SJMP $
TABDY： DB 4DH, 44H, 4CH, 53H，34H，30H，32H，36H，36H
DB 20H, 03H, 32H, 35H，35H，2EH，30H，30H，04H
DB 31H, 39H, 39H, 37H，00H，37H 01H，31H，02H
DB 20H, 54H, 3DH, 33H，35H，05H，06H，20H，07H
功能設置指令參數N，F(xiàn)值及顯示RAM地址對應表
規格 | 型號 | N F | 行 | 1 2.. 8 9 10..16 17..20 21.. 24 25..40 |
8´1 | 0 0 | 1 | 00 01..07 | |
16´1 | 1 0 | 1 | 00 01..07 40 41..47 | |
16´2 | 1 0 | 1 2 | 00 01..07 08 09..0F 40 41..47 48 49..4F | |
16´4 | 1 0 | 1 2 3 4 | 00 01..07 08 09..0F 40 41..47 48 49..4F 10 11..17 18 19..1F 50 51..57 58 59..5F | |
20´1 | 0 0 | 1 | 00 01..07 08 09..0F 10..13 | |
20´2 | 1 0 | 1 2 | 00 01..07 08 09..0F 10..13 40 41..47 48 49..4F 50..53 | |
20´4 | 1 0 | 1 2 3 4 | 00 01..07 08 09..0F 10..13 40 41..47 48 49..4F 50..53 14 15..1B 1C 1D..23 24..27 54 55..5B 5C 5D..63 64..67 | |
24´2 | 1 0 | 1 2 | 00 01..07 08 09..0F 10..13 14..17 40 41..47 48 49..4F 50..53 54..57 | |
40´2 | 1 0 | 1 2 | 00 01..07 08 09..0F 10..13 14..17 18..27 40 41..47 48 49..4F 50..53 54..57 58..67 | |
40´4 | 這是雙片控制器工作，1、2行和3、4行分別由一個控制器所控制 | 1 0 | 1 2 3 4 | 00 01..07 08 09..0F 10..13 14..17 18..27 40 41..47 48 49..4F 50..53 54..57 58..67 00 01..07 08 09..0F 10..13 14..17 18..27 40 41..47 48 49..4F 50..53 54..57 58..67 |
附錄一：HD44780的內部字符集
提示:點擊查看圖片
附錄二：HY系列產品時序圖
Flgure1 寫時序圖(MPU寫數據到LCD-II)
Flgure2 讀時序圖(MPU從LCD-II讀數據)
附錄三：HY系列產品供電電路
瀏覽：(184)| 評論(
0
)
