x24045引腳圖,引腳功能描述及指令含義
x24045引腳圖,引腳功能描述及指令含義

X25045是美國Xicor公司的生產的標準化8腳集成電路,它將EEPROM、看門狗定時器、電壓監控三種功能組合在單個芯片之內,大大簡化了硬件設計,提高了系統的可靠性,減少了對印制電路板的空間要求,降低了成本和系統功耗,是一種理想的單片機外圍芯片。X25045引腳如圖1所示。





圖1 X25045引腳圖



其引腳功能如下。



CS:片選擇輸入;

SO:串行輸出,數據由此引腳逐位輸出;

SI:串行輸入,數據或命令由此引腳逐位寫入X25045;

SCK:串行時鐘輸入,其上升沿將數據或命令寫入,下降沿將數據輸出;

WP:寫保護輸入。當它低電平時,寫操作被禁止;

Vss:地;

Vcc:電源電壓;

RESET:復位輸出。

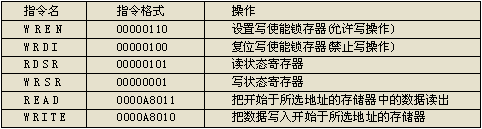

X25045在讀寫操作之前,需要先向它發出指令,指令名及指令格式如表1所示。





表1 X25045指令及其含義
