MC74引腳圖
MC74引腳圖

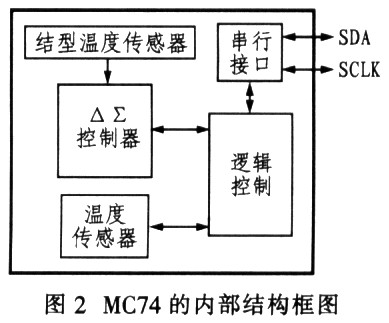

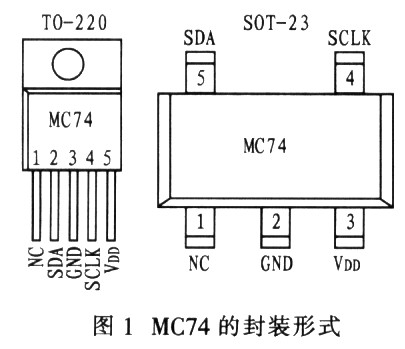

圖1示出MC74的2種封裝形式。圖2示出MC74的內部結構。：MC74的特性如下：
數字溫度傳感功能；
兩種封裝．即SOT一23型或TO一220型封裝；
輸出溫度為一個8位的數字；
簡單的SM總線，12C串行接口；
固態(PN結型)溫度傳感；
高精度、+25°C至+85°C時，最高精度為±2°C；0°C至+125°C時，最高精度為：±3°C；
電源電壓范圍為2．7V一5．5V；
低功耗，工作電流典型值為200μA；待機典型電流值為5μA。

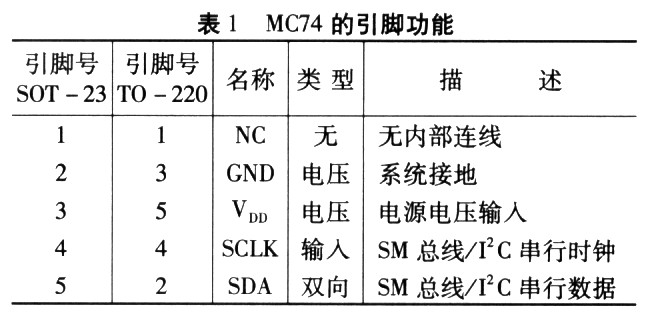

表1列出了MC74的引腳功能。
MC74引腳圖
圖1示出MC74的2種封裝形式。圖2示出MC74的內部結構。：MC74的特性如下：
數字溫度傳感功能；
兩種封裝．即SOT一23型或TO一220型封裝；
輸出溫度為一個8位的數字；
簡單的SM總線，12C串行接口；
固態(PN結型)溫度傳感；
高精度、+25°C至+85°C時，最高精度為±2°C；0°C至+125°C時，最高精度為：±3°C；
電源電壓范圍為2．7V一5．5V；
低功耗，工作電流典型值為200μA；待機典型電流值為5μA。
表1列出了MC74的引腳功能。
