同步發電機基礎知識:同步發電機的種類及電樞繞組繞法
同步發電機基礎知識:同步發電機的種類及電樞繞組繞法







5 , 2 . 2 水輪發電機

常見的情況是把水力發電用的發電機直接接于弗蘭西斯式（或其他型式的）水輪機。雖然轉速與水的落差有關，但轉速一般比較低。

極數從 6 極、 8 極到 32 極、 48 極，極數多。

發電機軸的布置方式：立式用于大型低速水輪發電機。水輪發電機中用凸極轉子。

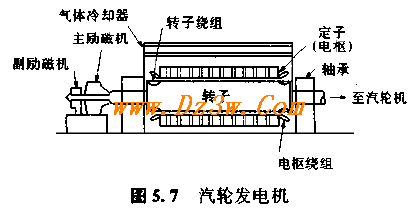

5 , 2 . 3 汽輪發電機



火力發電站和核電站都是以蒸汽透平作原動力使發電機高速旋轉。

一般磁極數為 2 極，因為頻率為 50Hz 或 60H : ，所以每分鐘轉數必須為 3000 或 3600轉。



由于速度高，為了使離心力小、就得把直徑做小，軸向很長。為了減少風損耗，轉子不做成凸極式，而是圓筒形狀的隱極式。為了提高冷卻效果，大容量汽輪發電機不用空氣冷卻，改用氫氣循環。氫和空氣混合將爆炸，故須有閉鎖結構。



5 . 2 . 4 活塞式發動機作原動機的發電機

作為原動機的發動機有汽油發動機和內燃機等、，汽油發動機作原動機的發電機因小型便于攜帶而被應用，一般來說，內燃機發電機因其效率和起動性能好而被應用。

轉速 500 -750r/min ，輸出功率大部分在1000kw 以下。

用途：工廠等緊迫時用，偏僻的地方照明用，受電或自備發電單位的事故備用。

以發動機為原動機的發電機是以往復運動帶動旋轉的，因而轉速可能忽快忽慢。為了減少這種情況，可加裝飛輪，或用其他方法達到整速的效果。



5 . 2 . 5 自勵式同步發電機

以發動機為原動機的發電機一般不帶勵磁機。發電后得到的交流電壓經半導體整流器整流后的直流電壓，用來使磁極磁化。和直流發電機一樣，發電最初階段，采取利用剩磁發電的方法。




5 . 2 . 6 電樞繞組繞法



集中線圈

每極每相的槽數為 1 , 1 個線圈邊的各導體無相位差。

分布線圈

每極每相的線圈分散嵌放在 2 個以上槽內。相鄰兩個槽內的線圈邊的電勢不同相。實際用分布線圈。

整距線圈

線圈節距等于磁極節距。

短距線圈

線圈節距小于磁極節距。

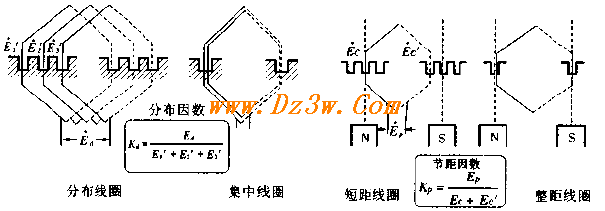

圖 5 . 8 電樞繞組繞法

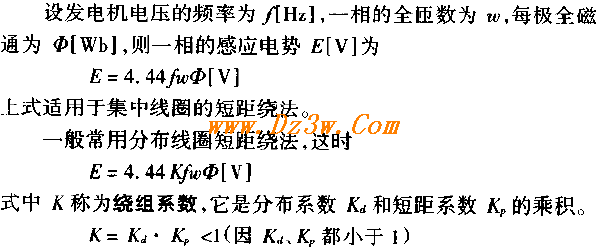

5 . 2 . 7 繞組系數和感應電勢幅值



同步發電機電樞繞組采用分布線圈和短距繞法，雖然電勢小了，但波形更接近正弦。
