【圖】LC219／220的內電路與引腳功能
(2011/11/4 22:12:00)

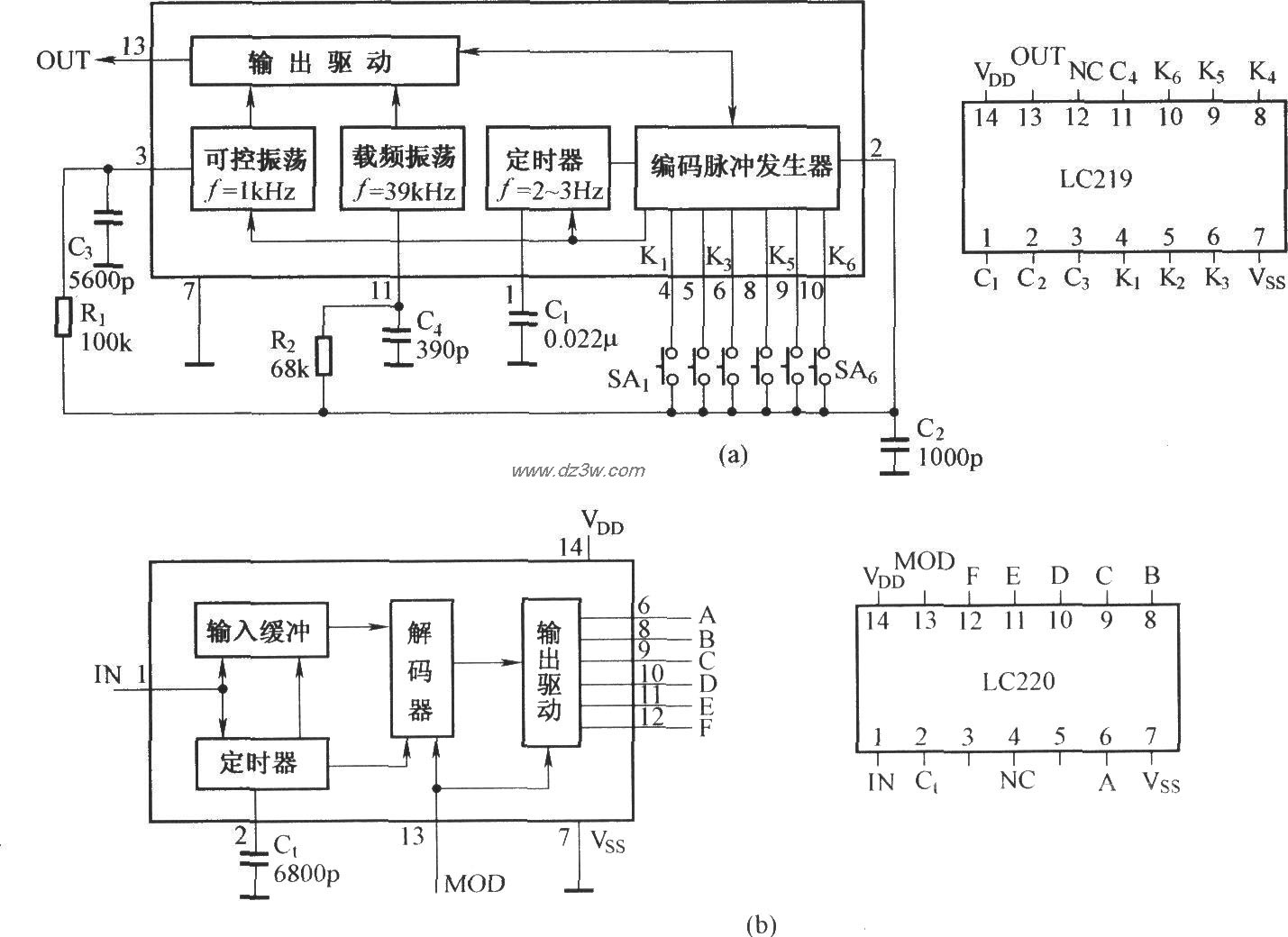

LC219是一種多用的遙控編碼電路，它不僅用于紅外線遙控，也用于超聲波和無線電遙控電路，還可用于雙線連接有線遙控電路,如圖所示。當用于無線電遙控時，由于無線電遙控電路中都專門設有本機載頻振蕩電路，這時可將⑩腳接地，使內部載頻振蕩電路停止工作。LC220是LC219配套使用的解碼電路,內部包括緩沖電路,***,輸出電路和定時器,如圖所示.
