運放組成的基本同相比例放大電路
運放組成的基本同相比例放大電路

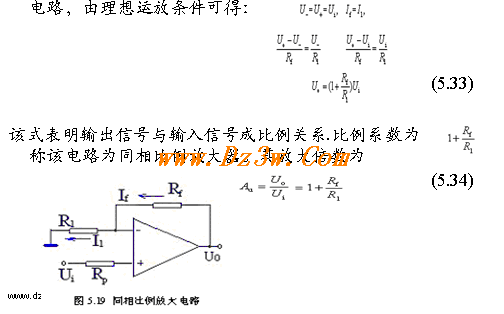

同相比例放大電路如圖5.19所示。此電路為電壓串聯負反饋電路，由理想運放條件可得：
作為放大器，其輸出電阻為零，輸入電阻為∞。同理該電路的運算關系和放大倍數僅與外圍電路(反饋網絡)有關，而與運放本身參數無關。
若令R1= ∞，Rf= 0，Rp= 0 。則該電路便成為電壓跟隨器，U0=Ui如圖5.20所示。它的輸入電阻Ri=∞ 輸出電阻R0=0，電壓放大倍數Au= 1。它常作為緩沖器，隔離用，它有電流放大作用，即有功率增益。有功率增益的稱放大器，否則稱衰減器。
運放組成的基本同相比例放大電路
同相比例放大電路如圖5.19所示。此電路為電壓串聯負反饋電路，由理想運放條件可得：
作為放大器，其輸出電阻為零，輸入電阻為∞。同理該電路的運算關系和放大倍數僅與外圍電路(反饋網絡)有關，而與運放本身參數無關。
若令R1= ∞，Rf= 0，Rp= 0 。則該電路便成為電壓跟隨器，U0=Ui如圖5.20所示。它的輸入電阻Ri=∞ 輸出電阻R0=0，電壓放大倍數Au= 1。它常作為緩沖器，隔離用，它有電流放大作用，即有功率增益。有功率增益的稱放大器，否則稱衰減器。
