運放負反饋電路
運放負反饋電路

運算放大器的應用時，一般應用負反饋電路。

凡是將放大電路輸出量（電壓或電流，直流或交流）的一部分或全部，通過一定的電路（稱為反饋電路），以一定的方式（串聯或并聯），

反送到放大電路的輸入電路，減小凈輸入量，從而使輸出量比無反饋時也隨之減小的反饋稱為負反饋。

實際運用過程中，可以根據定義來判斷電路是否是負反饋，具體判斷時通常采用瞬時極性法：

( 1 ）先假定外加輸入量的瞬時極性，在某瞬時輸入量增大用＋號表示，減小用一號表示。

( 2 ）根據信號正向傳送時放大通路輸出量與輸入量的相位關系，確定該瞬間輸出量的極性。

( 3 ）根據信號反向傳送時反饋通路的輸出量（即反饋信號）與輸入量（即取樣信號）的相位關系，確定該瞬時反饋量的極性。

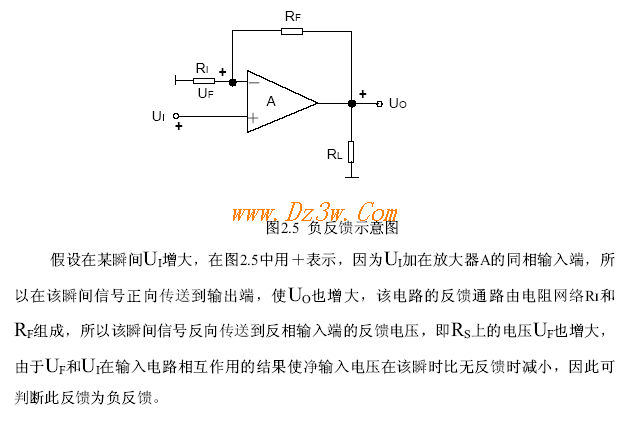

( 4 ）根據反饋量與外加輸入量在輸入電路相互作用的結果，確定反饋極性。如下圖 2 . 5 所示：
