【圖】場效應管放大電路及分析方法
(2012/1/30 0:49:00)
場效應管放大電路及分析方法






場效應管放大電路及分析方法



一、偏置電路



有自生偏置和混合偏置兩種方法,表1電路I利用漏極電ID通過Rs所產生的IdRs作為生偏置電壓,即Ugs=-IdRso可以穩定工作點。|IdRs|越大,穩定性能越好,但過負的偏置電壓,會使管子進入夾斷而不能工作。若采用如表2和表3混合偏置電路就可以克服上述缺陷。它們是由自生偏壓和外加偏置組成的混合偏置,由于外加偏壓EdRp(Rp為分壓系數)提高了柵極電位,以便于選用更大的IdRs來穩定工作點,電路2、3中Rg的作用是提高電路輸入電阻



二、圖解法



圖解法求電路的靜態工作點如下:



表一 常用場效應管放大電路



1 2 3 電路













圖解法













等效電路















(1)寫出直流負載線的方程為:Uds=Ed-Id(Rd Rs)=15-3.2Id



令I(lǐng)D=0,則UDS=15伏,在橫坐標上標出N點,又令UDS=0,得ID=4.7毫安,在縱坐標上標出M點,將M、連接成直線,則MN就是直流負載線。



(2)畫柵漏特性(轉移特性):根據負載線與各條漏極特性曲線的交點坐標,畫出如下圖B左邊所示的ID=f(UGS)曲線稱為柵漏特性。



(3)通過柵漏特性坐標原點作Tga=1/Rs的柵極回路負載線,它與柵漏特性相交于Q,再過Q點作橫軸平行線,與柵漏負載線相交于Q’。由靜態工作點Q和Q’讀出:IDQ=2.5毫安,UGSQ=-3伏,UDSG=7伏,表1中的圖解法與此相同。



三、等效電路分析法

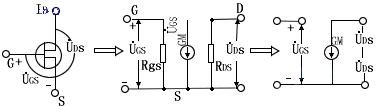

場效應管的微變等電路示于下圖,由場效應管放大電路寫成等效電路的具體例子可參閱表一。根據等到效電路求電壓放大倍數及輸入,輸出電阻的方法與晶體管電路相同。
