運放電路中的恒流源電路分析方法

運放電路中的恒流源電路分析方法



普通鏡像恒流源、多集電極恒流源、高精度鏡像恒流源、高內阻恒流源和鏡像微恒流源電路,以及恒流源電路輸出電阻的計算等。





分析恒流源電路的方法是:



(1)確定恒流源電路中的基準晶體管或場效應管;



(2) 計算或確定基準電流;



(3)根據半導體器件之間的一致性,計算輸出恒流值;



(4)繪制恒流部分的交流通路,確定恒流源的內阻。



由于恒流源的內阻較大,計算恒流源內阻時不能忽略三極管集電極與發射極之間,或場效應管漏極與源極之間的動態電阻。



1、基本鏡像恒流源分析

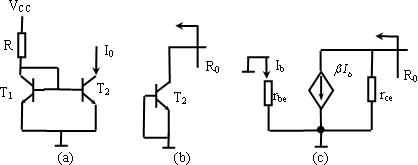

已知基本鏡像恒流源電路如圖1所示,試計算輸出電流的大小和恒流源內阻。





圖1



晶體管是基準管,且,工作在放大狀態。



當特性參數完全一致時,由可推得



由基準輸入回路得,





所以,



當時,



恒流輸出管的交流通路如圖1(b)所示,將晶體管用微變等效模型替代后的電路模型如圖1(c),顯然,恒流源的內阻



必須注意,應用管的恒流特性時,必須滿足,保證始終工作在放大狀態。

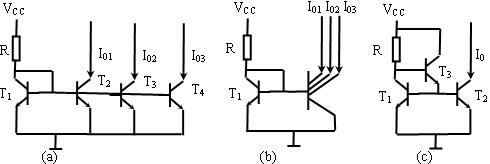

基本鏡像恒流源電路的擴展電路有兩種,如圖2所示。





圖2



圖2(b)的管采用多集電極晶體管(圖2(a)已將其分散畫),以基準管的集電極面積為基準,可得到一組與集電極面積成正比的多個恒流源



圖2(c)中增加管可以進一步減少恒流輸出與基準電流之間的近似程度,此時,





所以,



當時,基本鏡像恒流值,增加管后,更接近



2.高內阻(Wilson)恒流源



圖3是Wilson恒流源電路,試計算恒流輸出值。





圖3



管是基準管,,工作在放大狀態。



當均工作在放大狀態時,各電流之間關系為:





整理后可得:



按二極管形式連接的管是管發射極的等效電阻,Wilson恒流源的內阻要大于



3.微恒流源(Widlar)電路



圖4是Widlar微恒流源電路,試計算輸出恒流值。





圖4



晶體管是基準管,且,工作在放大狀態,



管發射極電流與發射極電壓之間的關系為:





所以,



(1)



同理,當工作在放大狀態時,



(2)



由基極回路方程得:



(3)



將式(1)和式(2)代入式(3),同時考慮,得:



(4)



例,當電源電壓等于+15V,,若要產生的恒流源,試確定電阻R1的值。



將參數代入式(4)可得



若不采用微電源源電路,采用基本恒流源電路,雖然只需要一個電阻R,但此時電阻阻值要求為:





此阻值遠大于微電源電路中電阻R與R1之和,意味著需要占用更多的芯片面積。
