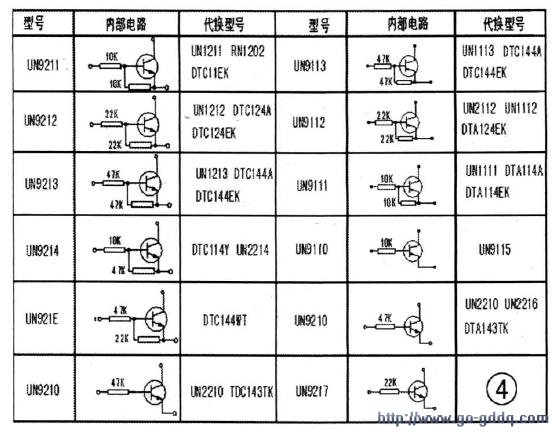

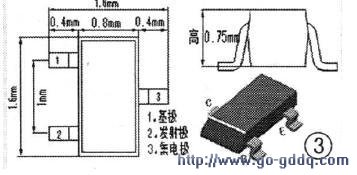

QR晶體三極管也稱數字晶體管，封裝形式及外形見圖3，內部電路見圖4。由三極管構成的開關電路，即工作在飽和導通狀態和截止狀態。如NPN型管，當基極有一個高電平時，三極管飽和導通，導通后三極管集電極與發射極之間的電阻很小，等效于零電阻。發射極的電壓等效于集電極電壓，當基極處于低電平時，三極管截止，發射極等效于0V。PNP型與上述相反。QR晶體三極管按材料分為硅三極管、鍺三極管。硅三極管多為NPN型，鍺管多為PNP型。

　　另外β值越高，對小信號的開關能力越強，但β值不能選擇太大，因為β過大后，會造成三極管性能不穩定，典型值在40～80為宜。當內部三極管損壞時，可使用2SC1815 NPN 60V/0.15A,2SA1015 PNP 50V/0.15A替代。
