TLC0831/TLC0831C/ TLC0831I是TI公司生產的八位逐次逼近式AD轉換器，它有一個差分輸入通道，串行輸出配置為與標準移位寄存器或微處理器兼容的Microwire總線接口，極性設置固定，不需尋址。其內部有一采樣數據比較器將輸入的模擬信號微分比較后轉換為數字信號。模擬電壓的差分輸入方式有利于抑制共模信號和減少或消除轉換的偏移誤差，而且電壓基準輸入可調，使得小范圍模擬電壓信號轉化時的分辨率更高。由于標準移位寄存器或微處理器將時間變化的數字信號分配到串口輸出，當IN-接地時為單端工作，此時IN+為輸入，也可將信號差分后輸入到N+與N-之間，此時器件處于雙端工作狀態。
其特點如下：
（1）8位分辨率；
（2）單通道差輸入；
（3）5V的電源提供0－5V可調基準電壓；
（4）輸入和輸出可與TTL和CMOS電平兼容；
（5）時鐘頻率為250KHz下，轉換時間為32uS；
（6）總失調誤差為1LSB；
（7）提供DIP8封裝。
TLC0831的管腳排列及功能說明如下：
TLC0831引腳圖
引腳號
| 符號
| 功能
|
1
| CS
| 片選端（低電平有效）
|
2
| IN+
| 差模輸入正端
|
3
| IN-
| 差模輸入負端
|
4
| GND
| 地
|
5
| REF
| 輸入基準電壓
|
6
| DO
| 串行數據輸出端
|
7
| CLK
| 串行時鐘信號端
|
8
| Vcc
| 電源
|

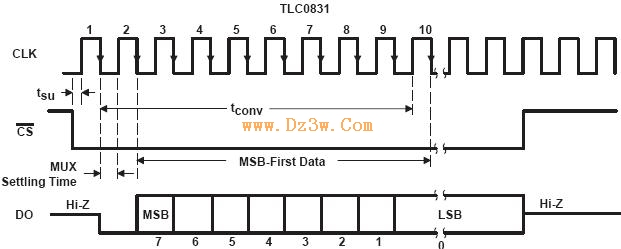

TLC0831時序圖
