74LS164中文資料(引腳圖,參數等)
74LS164中文資料(引腳圖,參數等)
74LS164中文資料(引腳圖,參數等)
164為8位移位寄存器,其主要電特性的典型值如下：
54/74164 185mW 54/74LS164 80mW
當清除端（CLEAR）為低電平時，輸出端（QA－QH）均為低電平。 串行數據輸入端（A，B）可控制數據。當 A、B任意一個為 低電平，則禁止新數據輸入，在時鐘端（CLOCK）脈沖上升沿作用下Q0 為低電平。當A、B 有一個為高電平，則另一個就允許輸入數據，并在CLOCK 上升沿作用下決定Q0 的狀態。
71LS164引腳圖及引腳功能：
CLOCK ：時鐘輸入端
CLEAR： 同步清除輸入端（低電平有效）
A，B ：串行數據輸入端
QA－QH： 輸出端
圖1 74LS164封裝圖
74LS164內部結構圖

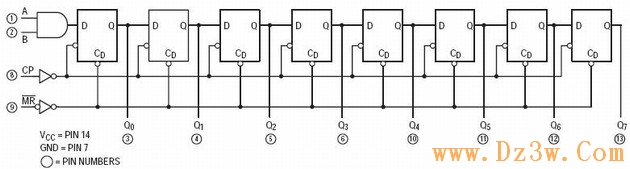

圖274LS164 內部邏輯圖
74LS164電氣參數:
極限值
電源電壓7V
輸入電壓……… 5.5V
工作環境溫度
54164………… -55～125℃
74164………… -0～70℃
儲存溫度…… -65℃～150℃
建議操作條件
符號
| 參數
| 最小值
| 典型值
| 最大值
| 單位
| |
VCC
| 電源電壓
| 4.75
| 5
| 5.25
| V
| |
VIH
| 輸入高電平電壓ViH
| 2
| -
| -
| V
| |
VIL
| 輸入低電平電壓ViL
| -
| -
| 0.8
| V
| |
IOH
| 輸出高電平電流IOH
| -
| -
| -0.4
| mA
| |
IOL
| 輸出低電平電流IOL
| -
| -
| 8
| mA
| |
fCLK
| 時鐘頻率fCP
| 0
| -
| 25
| MHz
| |
tW
| 脈沖寬度
| 時鐘
| 20
| -
| -
| ns
|
清除
| 20
| -
| -
| |||
tSU
| 數據設置時間
| 17
| -
| -
| ns
| |
tH
| 數據保持時間
| 5
| -
| -
| ns
| |
tREL
| 建立時間
| 30
| -
| -
| ns
| |
TA
| 工作溫度
| 0
| -
| 70
| ℃
| |
電氣特性
符號
| 參數
| 測試條件
| 最小值
| 典型值
| 最大值
| 單位
|
VI
| 輸入鉗位電壓
| VCC = Min, II = -18 mA
| -
| -
| -1.5
| V
|
VOH
| 輸出高電平電壓
| VCC = Min, IOH = Max VIL = Max, VIH = Min
| 2.7
| 3.4
| -
| V
|
VOL
| 輸出低電平電壓
| VCC = Min, IOL = Max VIL = Max, VIH = Min
| -
| 0.35
| 0.5
| V
|
IOL = 4 mA, VCC = Min
| -
| 0.25
| 0.4
| |||
II
| 最大輸入電壓時輸入電流
| VCC = Max, VI = 7V
| -
| -
| 0.1
| mA
|
IIH
| 輸入高電平電流
| VCC = Max, VI = 2.7V
| -
| -
| 20
| μA
|
IIL
| 輸入低電平電流
| VCC = Max, VI = 0.4V
| -
| -
| -0.4
| mA
|
IOS
| 輸出短路電流
| VCC = Max (Note 4)
| -20
| -
| -100
| mA
|
ICC
| 電源電流
| VCC = Max (Note 5)
| -
| 16
| 27
| mA
|
動態特性(TA=25℃)
符號
| 參數
| To (Output)
| RL = 2kΩ
| 單位
| |||
CL = 15 pF
| CL = 50 pF
| ||||||
最小值
| 最大值
| 最小值
| 最大值
| ||||
fMAX
| 最大時鐘頻率
| -
| 25
| -
| -
| -
| MHz
|
tPLH
| 低到高電平輸出傳遞延遲時間
| 時鐘輸出
| -
| 27
| -
| 30
| ns
|
tPHL
| 高到低電平輸出傳遞延遲時間
| 時鐘輸出
| -
| 32
| -
| 40
| ns
|
tPHL
| 傳遞延遲時間
| 時鐘輸出
| -
| 36
| -
| 45
| ns
|
74LS164真值表及時序圖

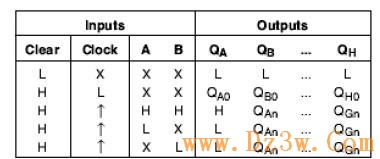

圖3 真值表
H－高電平 L－低電平 X－任意電平
↑－低到高電平跳變
QA0,QB0,QH0 －規定的穩態條件建立前的電平
QAn,QGn －時鐘最近的↑前的電平

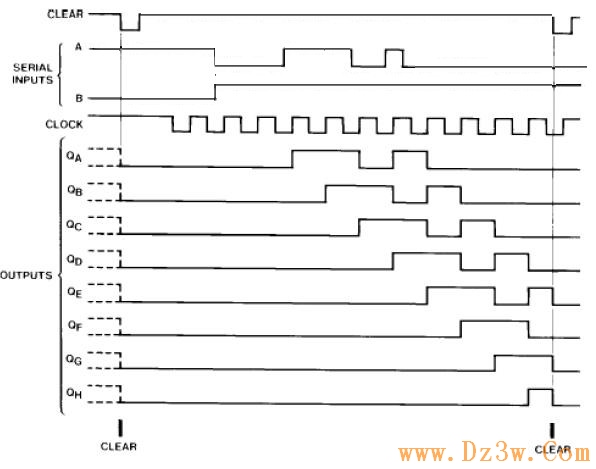

圖4 時序圖
