三極管2SA1015中文資料(引腳，參數,低換等)

三極管2SA1015中文資料(引腳，參數,低換等)

命名：2SA1015 如果叫法省略通常的叫法A1015 1015

2SA1015代換型號：2SA608 管腳排列一是樣的

本譯文譯自FAIRCHILE公司 東芝 飛利浦的1015特性與之基本相同

A1015三極管 排列引腳圖

　

主要參數：

　

Symbol符號	Parameter 參數	Value數值	Units單位
VCBO	Collector-Base Voltage 集電極-基極電壓	-60	V
VCEO	Collector-Emitter Voltage 集電極-射極電壓	-50	V
VEBO	Emitter-Base Voltage 射極-基極電壓	-5	V
IC	Collector Current 集電極電流	-150	mA
IB	Base Current 基極電流	-50	mA
PC	Collector Power Dissipation 耗散功率	400	mW
TJ	Junction Temperature 結溫	125	℃
TSTG	Storage Temperature 貯藏溫度	-65 ~ 150	℃

　

電參數：

　

Symbol符號	Parameter 參數	Test Condition 測試條件	Min 最小	Typ 平均	Max 最大	Units 單位
BVCBO	Collector-Base Breakdown Voltage集電極-基極擊穿電壓	IC= -100μA, IE=0	-50	-	-	V
BVCEO	Collector-Emitter Breakdown Voltage集電極-發射極擊穿電壓	IC= -10mA, IB=0	-50	-	-	V
BVEBO	Emitter-Base Breakdown Voltage發射極-基極擊穿電壓	IE= -10μA, IC=0	-5	-	-	V
ICBO	Collector Cut-off Current 集電極截止電流	VCB=60V, IE=0	-	-	-0.1	μA
IEBO	Emitter Cut-off Current 射極 截止電流	VEB=5V, IC=0	-	-	-0.1	μA
hFE1 hFE2	DC Current Gain直流電流增益	VCE=6V, IC=2mA VCE=6V, IC=150mA	70 25	-	400	-
VCE(sat)	Collector-Emitter Saturation Voltage集電極-發射極飽和電壓	IC=100mA, IB=10mA	-	-0.1	-0.3	V
VBE (sat)	Base-Emitter Saturation Voltage 基極-射極飽和電壓	IC=100mA, IB=10mA	-	-	-1.1	V
fT	Current Gain Bandwidth Product 電流增益帶寬	VCE=10V, IC=1mA	80	-	-	MHz
Cob	Output Capacitance 輸出電容	VCB=10V, IE=0, f=1MHz	-	4.0	7.0	pF
NF	Noise Figure 噪聲系數	VCE=6V, IC=0.1mA RS=10kΩ, f=1Hz	-	0.5	6.0	db

　

放大倍數：

后綴符號	O	Y	GR
放大倍數	70-140	120-240	200-400

　

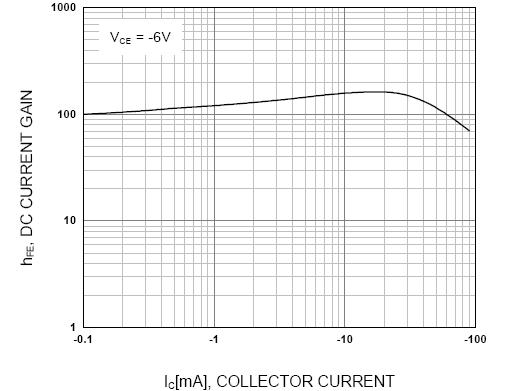

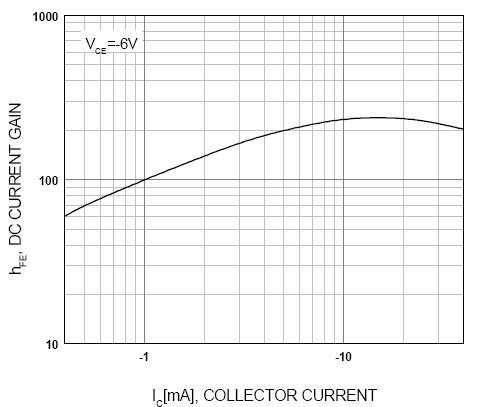

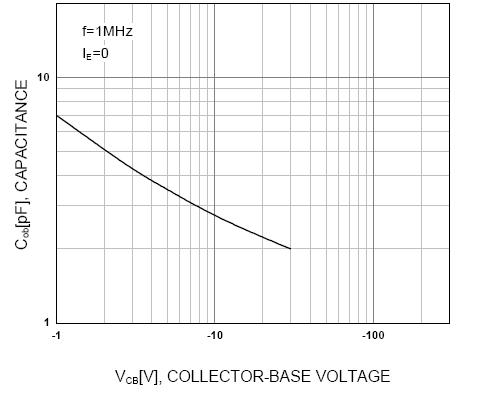

A1015特性曲線：

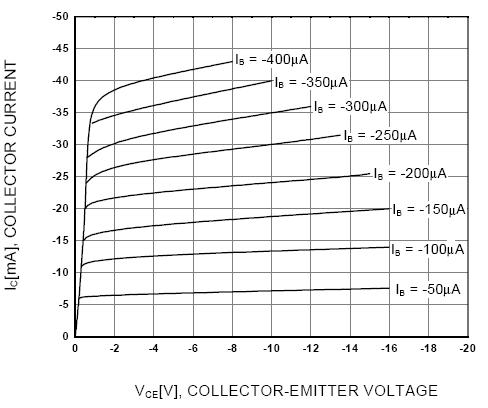

靜態特性曲線

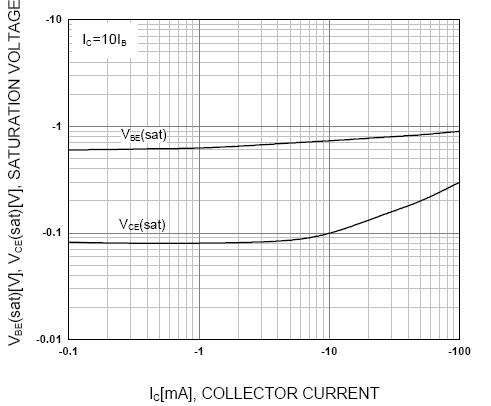

基極-發射飽和電壓曲線 集電極-射極飽和電壓曲線

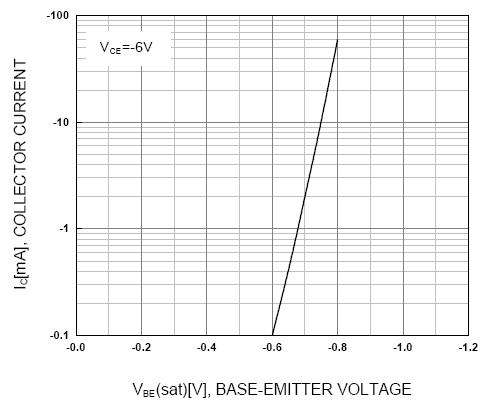

傳輸特性曲線
