并勵發電機接線圖及特性
并勵發電機接線圖及特性
并勵發電機接線圖及特性

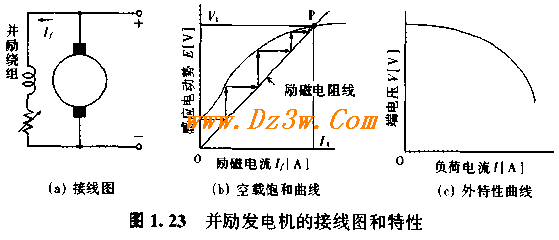

并勵發電機由與電樞并聯連接的并勵繞組勵磁。經磁化過的主磁極因磁滯特性而留有剩磁。由此剩磁產生的電勢，使勵磁電流流通，只要勵磁繞組的接法正確，從而產生更高的電勢。圖 1 . 23 ( b ）中的 oP 直線稱為勵磁電阻線，表示勵磁電路的電阻大小。這種發電機的電壓變化也小，故也可叫恒壓發電機。
[用途］電池充電用、作為他勵電動機調速的同步發電機勵磁、電化學用電源以及控制電壓。
