常用的電氣圖包括：電氣原理圖、電器元件布置圖、電氣安裝接線圖。各種圖紙的圖紙尺寸一般選用297×210、297×420、297×630、297×840mm、四種幅面，特殊需要可按GB126—74《機械制圖》國家標準選用其他尺寸。

一、 電氣原理圖

用圖形符號、文字符號、項目代號等表示電路各個電氣元件之間的關系和工作原理的圖稱為電氣原理圖。電氣原理圖結構簡單、層次分明，適用于研究和分析電路工作原理、并可為尋找故障提供幫助，同時也是編制電氣安裝接線圖的依據，因此在設計部門和生產現場得到廣泛應用。

電氣原理圖是把一個電氣元件的各部件以分開的形式進行繪制，現場也有將同一電器上各個零部件均集中在一起，按照其實際位置畫出的電路結構圖，如圖2.1就是三相異步電動機的全壓起動控制線路的電路結構圖，其中用了刀開關QS、交流接觸器KM、按鈕SB、熱繼電器FR、熔斷器FU等幾種電器。

圖2.1 全壓起動控制線路結構圖

結構圖的畫法比較容易識別電器，便于安裝和檢修。但是，當線路比較復雜和使用的電器比較多時，線路便不容易看清楚。因為同一電器的各個部件在機械上雖然聯在一起，但是電路上并不一定相互關聯。

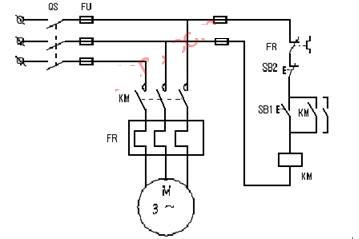

而如圖2.2所示的三相異步電動機的全壓起動控制線路電氣原理圖中，根據工作原理把主電路和控制電路清楚地分開畫出，雖然同一電器的各部件（譬如接觸器的線圈和觸點）是分散畫在各處的，但它們的動作是相互關聯的，為了說明它們在電氣上的聯系，也為了便于識別，同一電器的各個部件均用相同的文字符號來標注。例如，接觸器KM1的觸點、吸引線圈，都用KM1來標注；接觸器KM2的觸點和線圈，都用KM2來標注。

圖2.2 全壓起動控制電氣原理圖

1．電氣原理圖的繪制原則如下：

（1）電氣原理圖中的電器元件是按未通電和沒有受外力作用時的狀態繪制。

在不同的工作階段，各個電器的動作不同，觸點時閉時開。而在電氣原理圖中只能表示出一種情況。因此，規定所有電器的觸點均表示在原始情況下的位置，即在沒有通電或沒有發生機械動作時的位置。對接觸器來說，是線圈未通電，觸點未動作時的位置；對按鈕來說，是手指未按下按鈕時觸點的位置；對熱繼電器來說，是常閉觸點在未發生過載動作時的位置等等。

（2）觸點的繪制位置。

使觸點動作的外力方向必須是：當圖形垂直放置時為從左到右，即垂線左側的觸點為常開觸點，垂線右側的觸點為常閉觸點；當圖形水平放置時為從下到上，即水平線下方的觸點為常開觸點，水平線上方的觸點為常閉觸點。

（3）主電路、控制電路和輔助電路應分開繪制。主電路是設備的驅動電路，是從電源到電動機大電流通過的路徑；控制電路是由接觸器和繼電器線圈、各種電器的觸點組成的邏輯電路，實現所要求的控制功能；輔助電路包括信號、照明、保護電路。

（4）動力電路的電源電路繪成水平線，受電的動力裝置（電動機）及其保護電器支路應垂直與電源電路。

（5）主電路用垂直線繪制在圖的左側，控制電路用垂直線繪制在圖的右側，控制電路中的耗能元件畫在電路的最下端。

（6）圖中自左而右或自上而下表示操作順序，并盡可能減少線條和避免線條交叉。

（7）圖中有直接電聯系的交叉導線的連接點（即導線交叉處）要用黑圓點表示。無直接電聯系的交叉導線，交叉處不能畫黑圓點。

（8）在原理圖的上方將圖分成若干圖區，并標明該區電路的用途與作用；在繼電器、接觸器線圈下方列有觸點表，以說明線圈和觸點的從屬關系。

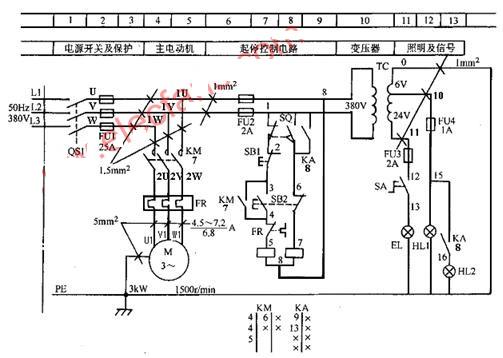

例如，圖2.3就是根據上述原則繪制出的某機床電氣原理圖。

圖2.3 某機床電氣原理圖2．電氣原理圖圖面區域的劃分

圖面分區時，豎邊從上到下用英文字母，橫邊從左到右用阿拉伯數字分別編號。分區代號用該區域的字母和數字表示，如A3、C6等。圖面上方的圖區橫向編

號是為了便于檢索電氣線路，方便閱讀分析而設置的。圖區橫向編號的下方對應文字（有時對應文字也可排列在電氣原理圖的底部）表明了該區元件或電路的功能，以利于理解全電路的工作原理。

2．電氣原理圖符號位置的索引

在較復雜的電氣原理圖中，對繼電器、接觸器線圈的文字符號下方要標注其觸

點位置的索引；而在其觸點的文字符號下方要標注其線圈位置的索引。符號位置的索引，用圖號、頁次和圖區編號的組合索引法，索引代號的組成如下：

當與某一元件相關的各符號元素出現在不同圖號的圖樣上，而每個圖號僅有一頁圖樣時，索引代號可以省去頁次；當與某一元件相關的各符號元素出現在同一圖號的圖樣上，而該圖號有幾張圖樣時，索引代號可省去圖號。依次類推。，當與某一元件相關的各符號元素出現在只有一張圖樣的不同圖區時，索引代號只用圖區號表示。

如圖2.3的圖區9中，繼電器KA觸點下面的8即為最簡單的索引代號，它指出繼電器KA的線圈位置在圖區8。圖區5中，接觸器KM主觸點下面的7，即表示繼電器KM的線圈位置在圖區7。

在電氣原理圖中，接觸器和繼電器的線圈與觸點的從屬關系，應當用附圖表示。即在原理圖中相應線圈的下方，給出觸點的圖形符號，并在其下面注明相應觸點的索引代號，未使用的觸點用“X”表明。有時也可采用省去觸點圖形符號的表示法，如圖2.3圖區8中KM線圈和圖區9中KA線圈的下方的是接觸器KM和繼電器 KA 相應觸點的位置索引。

在接觸器KM觸點的位置索引中，左欄為主觸點所在的圖區號（有兩個主觸點在圖區4，另一個主觸點在圖區5），中欄為輔助常開觸點所在的圖區號（一個觸點在圖區6，另一個沒有使用），右欄為輔助常閉觸點所在的圖區號（兩個觸點都沒有使用）。

在繼電器KA觸點的位置索引中，左欄為常開觸點所在的圖區號（一個觸點在圖區9，另一個觸點在圖區13），右欄為常閉觸點所在的圖區號（四個都沒有使用）。

二、電器元件布置圖

電器元件布置圖主要是表明電氣設備上所有電器元件的的實際位置，為電氣設備的安裝及維修提供必要的資料。電器元件布置圖可根據電氣設備的復雜程度集中繪制或分別繪制。圖中不需標注尺寸，但是各電器代號應與有關圖紙和電器清單上所有的元器件代號相同，在圖中往往留有10%以上的備用面積及導線管（槽）的位置，以供改進設計時用。

電器元件布置圖的繪制原則：

（1）繪制電器元件布置圖時，機床的輪廓線用細實線或點劃線表示，電器元件均用粗實線繪制出簡單的外形輪廓。

（2）繪制電器元件布置圖時，電動機要和被拖動的機械裝置畫在一起；行程開關應畫在獲取信息的地方；操作手柄應畫在便于操作的地方。

（3）繪制電器元件布置圖時，各電器元件之間，上、下、左、右應保持一定的間距，并且應考慮器件的發熱和散熱因素，應便于布線、接線和檢修。

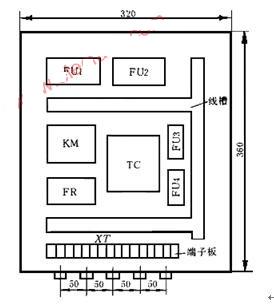

圖2.4為某車床電器元件布置圖，圖中FU1~FU4為熔斷器、KM為接觸器、FR為熱繼電器、TC為照明變壓器、XT為接線端子板。

圖2.4 某機床電氣元件布置圖　　

三, 電氣安裝接線圖

電氣安裝接線圖主要用于電氣設備的安裝配線、線路檢查、線路維修和故障處理。在圖中要表示出各電氣設備、電器元件之間的實際接線情況，并標注出外部接線所需的數據。在電氣安裝接線圖中各電器元件的文字符號、元件連接順序、線路號碼編制都必須與電氣原理圖一致。

電氣安裝接線圖的繪制原則：

（1）繪制電氣安裝接線圖時，各電器元件均按其在安裝底板中的實際位置繪出。元件所占圖面按實際尺寸以統一比例會址。

（2）繪制電氣安裝接線圖時，一個元件的所有部件繪在一起，并用點劃線框起來，有時將多個電器元件用點劃線框起來，表示它們是安裝在同一安裝底板上的。

（3）繪制電氣安裝接線圖時，安裝底板內外的電器元件之間的連線通過接線端子板進行連接，安裝底板上有幾條接至外電路的引線，端子板上就應繪出幾個線的接點。

（4）繪制電氣安裝接線圖時，走向相同的相鄰導線可以繪成一股線。

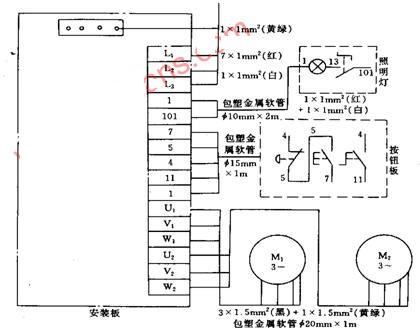

例如，圖2.5就是根據上述原則繪制出的某機床電氣安裝接線圖。

圖2.5 某機床電氣安裝接線圖
