低壓容斷器選擇指南
低壓容斷器選擇指南

(一)熔斷器類型的選擇

選擇熔斷器類型時，所依據的主要是負載的保護待性、短路電流的大小和使用場合。例如，作電網配電用，應考慮采用一般工業用熔斷器；保護硅元件，則應選擇保護半導體器件熔斷器；供家庭使用，則應考慮螺旋式或封閉插入式熔斷器。

(二)一般工業用熔斷器的選用

(1)按電網電壓選用相應電壓等級的熔斷器。

(2)按配電系統中可能出現的最大短路電流，選擇有相應分?jǐn)嗄芰Φ娜蹟嗥鳌?br>
(3)根據被保護負載的性質和容量，選擇熔體的額定電流o

1) 電動機直接起動時，熔體電流可按下式選擇：

式中IfN——熔斷器熔體額定電流，A；

IS——電動機的起動電流，A；

K——系數，決定于電動機的起動情況和熔斷器特性，見表1。除按表1中的規定選擇K

值外．還可根據起動時間來確定K值大小，見表2。

選擇熔斷器熔體電流時，應注意不能選得太小。如果選擇過小，易造成某一相熔斷而發生電動機單相運轉。

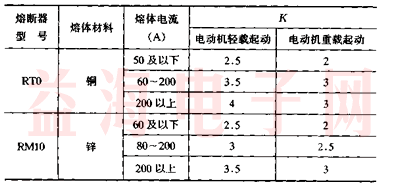

表1

表2

　

2) 熔斷器下多臺電動機共用時．主熔體額定電流：

K1——考慮負載情況的系數，一般情況取 K1＝0.4 ；

ISM——被保護電路中最大一臺電動機(或同時起動的電動機組)的起動電流，A5

IN(n-1)——被保護電路中，除最大一臺電動機(或同時起動的電動機組)以外的其他電動機額定電流之和，A；

3) 控制線路的短路保護。在交流控制線路中，熔斷器接在控制變壓器的二次，熔體的額定電流IfN按下式選取：

式中 SN——控制變壓器的額定容量，VA；

SS——線路中最大電器的吸引線圈起動容量，或幾個電器的吸引線圈同時起動容量之和，VA；

US—控制變壓器二次電壓，V。
