步進電機驅動專用芯片TA8435中文資料
步進電機驅動專用芯片TA8435中文資料
步進電機驅動專用芯片TA8435中文資料
TA8435H是東芝公司生產的脈寬調制斬波器型二相步進電機驅動專用芯片，TA8435H可以驅動二相步進電機，且電路簡單，工作可靠。還具有以下特點： ta8435中文資料
(1)TA8435的特點
TA8435是東芝公司生產的單片正弦細分二相步進電機驅動專用芯片，具有以下特點：
①工作電壓范圍寬(10～40 V)；
②輸出電流可達1．5 A(平均)和2．5 A(峰值)；
③具有整步、半步、1／4細分、1／8細分運行方式供選擇；
④采用脈寬調試式斬波驅動方式；
⑤具有正／反轉控制功能；
⑥帶有復位和使能引腳；
⑦可選擇使用單時鐘輸入或雙時鐘輸入。

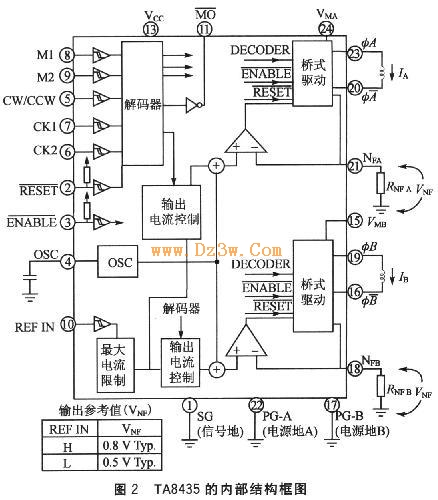

(2)TA8435H內部結構
TA8435主要由1個解碼器、2個橋式驅動電路、2個輸出電流控制電路、2個最大電流限制電路、1個斬波器等功能模塊組成，內部結構如圖2所示。

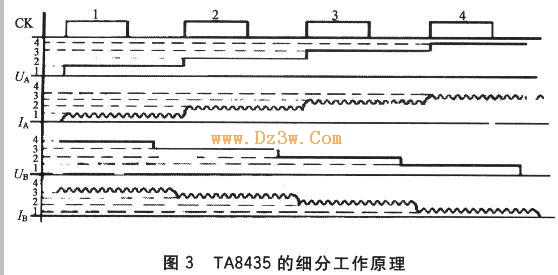

(3)TA8435的細分工作原理
在圖3中第一個CK時鐘周期時，解碼器打開橋式驅動電路，電流從VMA流經電機的線圈后經RNFA后與地構成回路。由于線圈電感的作用，電流是逐漸增大的，所以RNFB上的電壓也隨之上升。當RNFB上的電壓大于比較器正端的電壓時，比較器使橋式驅動電路關閉，電機線圈上的電流開始衰減，RNFB上的電壓也相應減小；當電壓值小于比較器正向電壓時，橋式驅動電路又重新導通。如此循環，電流不斷的上升和下降形成鋸齒波，其波形如圖3中IA波形的第1段。另外由于斬波器頻率很高，一般在幾十kHz(其頻率大小與所選用電容有關)，在OSC作用下，電流鋸齒波紋是非常小的，可以近似認為輸出電流是直流。在第2個時鐘周期開始時，輸出電流控制電路輸出電壓UA達到第2階段，比較器正向電壓也相應為第2階段的電壓，因此，流經步進電機線圈的電流從第1階段也升至第2階段2，電流波形如圖JA的第2部分。第3、4時鐘周期的工作原理與第1、2周期是一樣的，只是又升高了比較器的正向電壓而已。如此最終形成階梯電流，即加在線圈B上的電流。在CK一個時鐘周期內，流經線圈A和線圈B的電流共同作用，步進電機運轉一個細分步。
(4)TA8435H引腳圖及引腳功能:

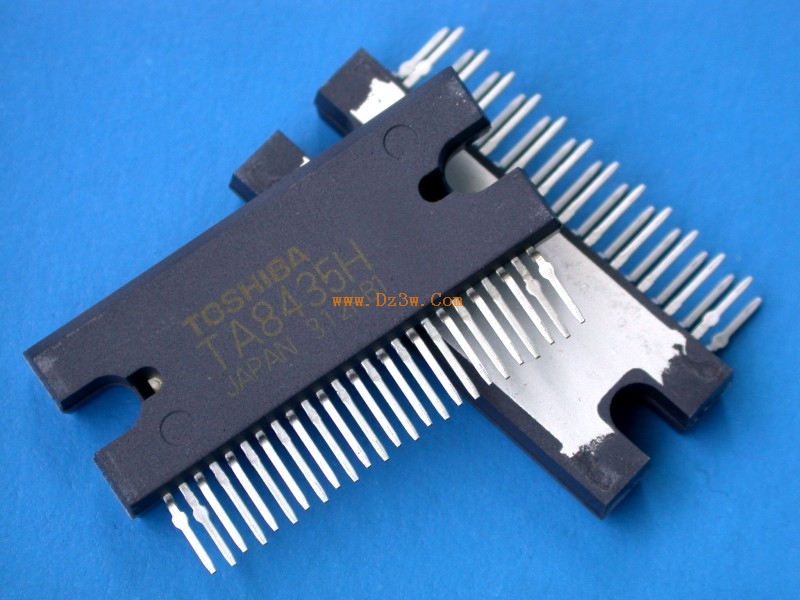

TA8435H采用ZIP25封裝形式。

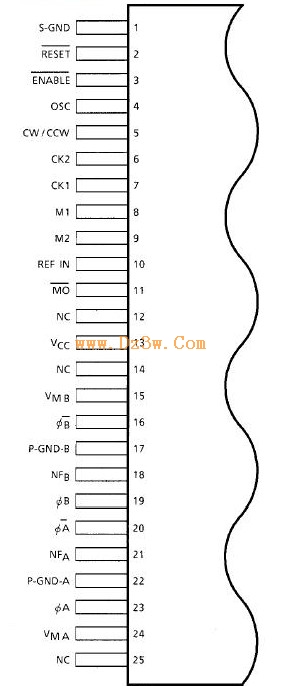

TA8435引腳圖：

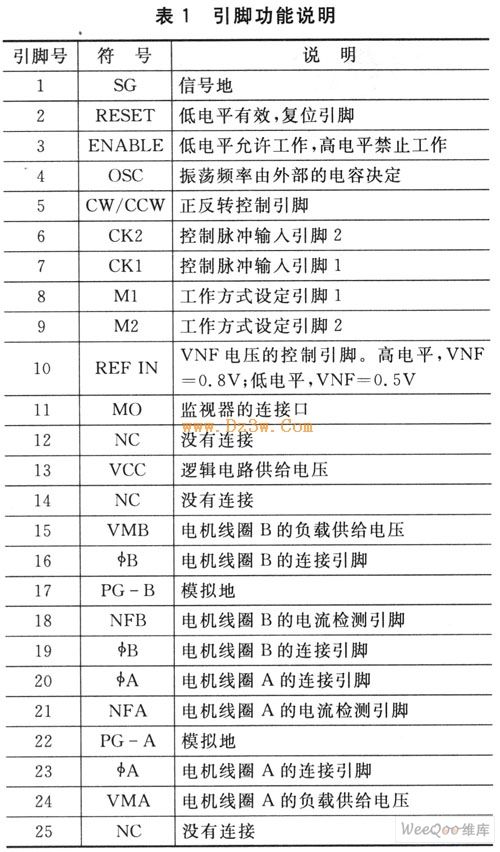

各引腳功能如下：

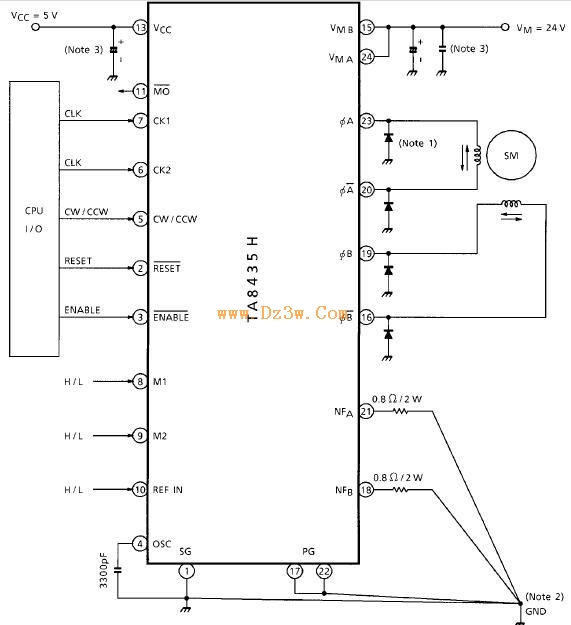

(5)TA8435典型應用電路圖
