　ICL8038是一種具有多種波形輸出的精密振蕩集成電路, 只需調整個別的外部組件就能產生從0.001HZ～300kHz 的低失真正弦波、三角波、矩形波等脈沖信號。輸出波形的頻率和占空比還可以由電流或電阻控制。另外由于該芯片具有調頻信號輸入端, 所以可以用來對低頻信號進行頻率調制。 icl8038中文資料

ICL 8038 的主要特點:

(1) 可同時輸出任意的三角波、矩形波和正弦波等。

(2) 頻率范圍: 0.001HZ～300kHz

(3) 占空比范圍: 2%～ 98%

(4) 低失真正弦波: 1%

(5) 低溫度漂移: 50ppm/℃

(6) 三角波輸出線性度: 0.1%

(7) 工作電源: ±5V～ ±12V 或者+ 12V～ + 25V



1　引腳功能及內部結構

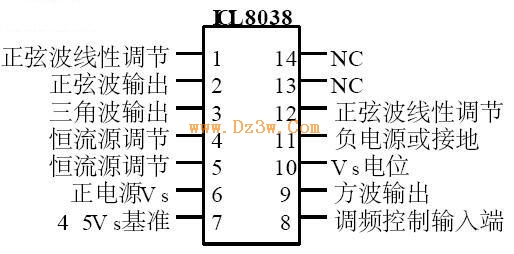

圖1 ICL8038的引腳功能排列圖

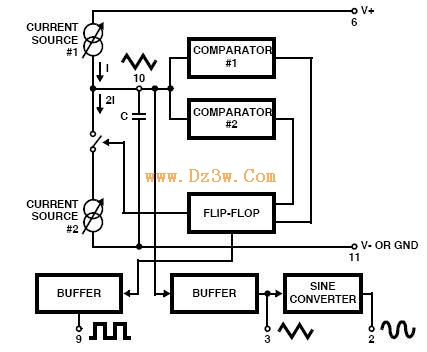

圖2 ICL8038內部電路方框圖

由圖2可知, 該芯片由三角波振蕩電路、比較器1、比較器2、觸發器、三角波—正弦波變換電路、恒流源CS1、CS2 等組成。

恒流源CS1、CS2主要用于對外接電容C 進行充電放電, 可利用4、5腳外接電阻調整恒流源的電流, 以改變電容C 的充放電時間常數, 從而改變10腳三角波的頻率。兩個比較器分別被內部基準電壓設定在2 3V s 與1 3V s。使兩個比較器必須在大于2 3V s 或小于1 3Vs 的范圍內翻轉。其輸出同時控制觸發器, 使其一方面控制恒流源CS2 的通斷, 另一方面輸出方波經集電極開路緩沖器, 由9 腳輸出方脈沖, 而10腳經緩沖器直接由3 腳輸出三角波, 另外還經三角波—正弦波變換電路由2 腳輸出低失真正弦波。外接電容C 由兩個恒流源充電和放電。若S 斷開, 僅有電流I1 向C 充電, 當C 上電壓上升到比較器1 的門限電壓2 3V s 時, 觸發器輸出Q = 1。開關S 導通, CS2 把電流I2加到C上反充電, 當I2> I1 時, 相當于C 由一個凈電流I2- I1放電, 此時C 上電壓逐漸下降, 當下降到比較器2的門限電壓1 3V s時, R·S觸發器被復位,Q = 0, 于是S 斷開CS2, 僅有CS1 對C充電, 如此反復形成振蕩, C上電壓近似為三角波, 而觸發器輸出則為方波。當兩個電流源CS1、CS2 的電流分別設定為I、2I時, 電容C上的充電、放電時間相等, 則10腳三角波以及變換的正弦波就是對稱的, 方波的占空比是50%。若恒流源CS1、CS2的電流不滿足上述關系, 則3腳輸出非對稱的鋸齒波, 2 腳輸出非對稱的正弦波, 9腳輸出占空比為2%～ 98% 的脈沖波形。另外改變恒流源I的大小, 即可改變振蕩信號的頻率。

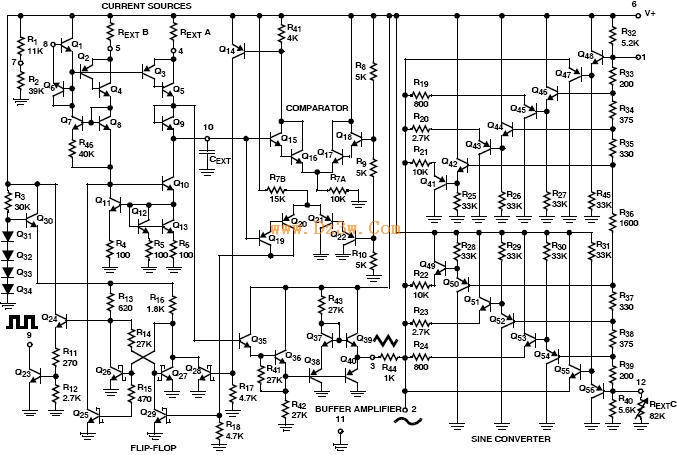

圖3 ICL8038內部電路圖及典型應用電路



　確定輸出頻率f0

該芯片基本應用電路如圖3所示, 其輸出頻率由RA、RB、C 以及8 腳電位決定。當RA = RB = R時, f0= 013RC。

圖4 是頻率設定曲線。改變8腳電位也可改變振蕩頻率, 故可利用該腳進行信號調制。

　占空比調整

如果要想方便地調整輸出波形的頻率、方波占空比或使正弦波失真最小, 可采用圖5電路。當RA = RB = R 時, 微調R1可使正弦波失真度最小。當RA ≠RB 時, 則可以輸出鋸齒波及占空比可調的矩形波。

　穩定性考慮由于該芯片是通過恒流源對C充放電來產生振蕩的, 故振蕩頻率的穩定性就受到外接電容及恒流源電流的影響, 若要使輸出頻率穩定, 必須采用以下措施:



(1) 外接電阻RA、RB、C 的溫度特性要好。

(2) 外部電源應穩定。

(3) 應選用高精度電阻, 阻值在1K8～ 1M8之間, 電容應選用漏電小、質量好的非極化電容器, 電容量為33pF～ 330LF之間。






ICL8038的用途極為廣泛。由于ICL8038價格便宜、使用方便、性能優異, 在遙控遙測、通信傳呼、計量儀表、計算機通信等領域有廣泛的應用前景。

應用電路：



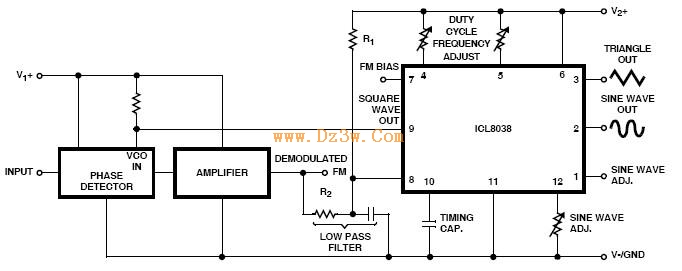

圖4 波形發生器用作鎖相回路的穩定振蕩器



圖5 各種音頻振蕩器 20Hz至20kHz

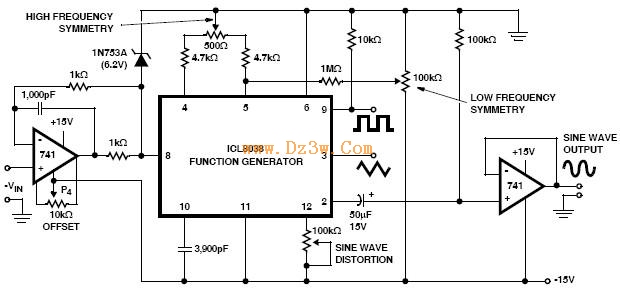

圖6 ICL8038組成的線性電壓控制振蕩器

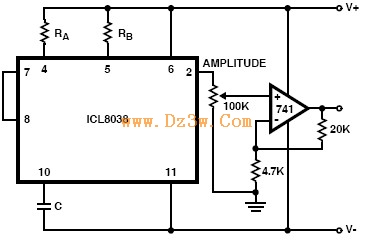

圖7 正弦波輸出緩沖放大器
