鎖相環芯片PE3293中文資料
鎖相環芯片PE3293中文資料


１ 主要特點

ＰＥ３２９３是Ｐｅｒｅｇｒｉｎｅ公司生產的一款高性能１．８ＧＨｚ／５５０ＭＨｚ雙模整數分頻集成鎖相環，它內部集成了脈沖整形電路、鑒頻／鑒相器電路、預分頻、程序分頻器、÷３２／３３和÷１６／１７兩個雙模式分頻器、控制電路和鎖相指示等電路。由于該ＩＣ采用了Ｐｅｒｅｇｒｉｎｅ的ＵＴＳｉ ＣＭＯＳ專利技術，因此，它的寄生輸出成分在整個工作頻段內都極低。ＰＥ３２９３具有以下特點：
●采用先進的寄生輸出抑制技術，具有非常好的相位噪聲特性和較高的頻率穩定度；
●具有÷３２／３３和÷１６／１７兩個雙模式分頻器�熎渲星罢叩墓ぷ黝l率能達到１．８ＧＨｚ，后者的工作頻率能達到５００ＭＨｚ；
●功耗很小，采用雙環工作模式時，其典型工作電流為４ｍＡ；
●工作電壓為２．７～３．３Ｖ；
●具有２４腳ＢＣＣ和２０腳ＴＳＳＯＰ兩種封裝形式；
●可用于ＰＣＳ基站、ＣＤＭＡ和手持式無線產品中。
２ 引腳說明

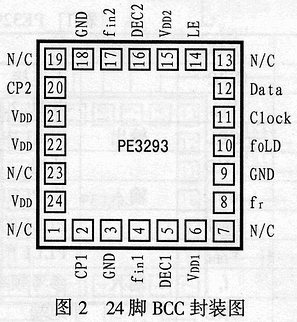

ＰＥ３２９３具有圖１和圖２所示的兩種封裝形式�熎渲� ２４腳ＢＣＣ封裝只比２０腳ＴＳＳＯＰ封裝多４個保留引腳，其余引腳的引腳定義均相同，表１所列是２０腳ＴＳＳＯＰ封裝的引腳定義。

表1 PE3293（以20腳TSSOP封裝為例）的引腳定義

序 號	名 稱	類 型	功 能 描 述
1	N/C		不連接
2	VDD		電源，2.7～3.3V，需用一個電容就近旁路接地
3	CP1	輸出	PLL1內部的脈沖成形輸出，用作外部VCO的輸入驅動
4	GND		地端
5	fin1	輸入	從PLL1（RR）VCO來的預分頻器輸入，最大頻率為1.8GHz
6	Dec1		PLL1的電源去耦端，有必要用一個電容就近接地
7	VDD1		PLL1預分頻器的電源，一般經3.3kΩ的電阻連到VDD
8	fr	輸入	參考頻率輸入
9	GND		地端
10	f0LD	輸出	復用器輸出，包括PLL1和PLL2主計數器或參考計數器輸出/時鐘檢測信號，以及移位寄存器移出數據
11	Clock	輸入	CMOS時鐘輸入，在時鐘信號的上升沿，各種計數器的串行數據將送入21bit的移位寄存器
12	Data	輸入	二進制串行數據輸入，為CMOS輸入數據，MSB先，2bit的LSB為控制比特
13	LE	輸入	負載使能CMOS入，當LE為高時，21bit的串行移位移位寄存器中的數據字將被送入相應的四個鎖存器之一中（由控制比特決定）
14	VDD2	輸出	PLL1預分頻器的電源，使用時經3.3kΩ的電阻連到VDD0
15	Dec2	輸出	PLL1的電源去耦端，有必要用一個電容就近接地
16	fin2	輸入	從PLL1（IF）VCO來的預分頻器輸入，最大頻率為500MHz
17	GND		地端
18	CP2	輸出	PLL1內部的脈沖成形輸出，用作外部VCO的輸入驅動
19	VDD		2.7～3.3V電源，需經一個電容就近接地
20	VDD		電源，2.7～3.3V，需經一個電容就近接地

３.ＰＥ３２９３的組成原理

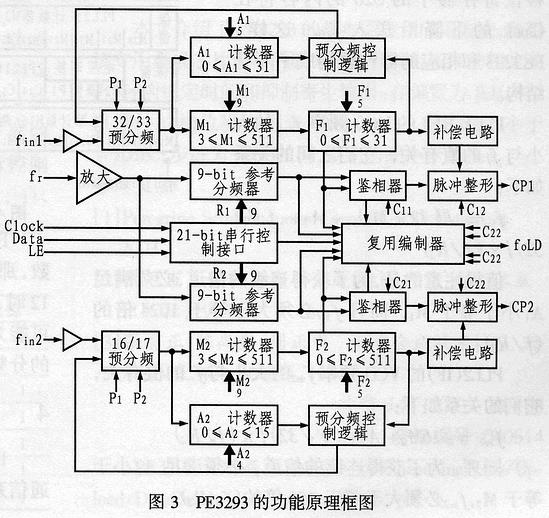

ＰＥ３２９３的功能原理框圖如圖３所示，它主要由２１－ｂｉｔ串行控制寄存器、一個復用輸出器以及鎖相環ＰＬＬ１和ＰＬＬ２組成。每個ＰＬＬ都有一組除Ｎ的整數主計數器、一個參考計數器、一個鑒相器以及帶內部補償電路的內部脈沖成形器，而每個除Ｎ的整數主計數器則包括一個內部雙模預分頻器，可用作計數和小數累加。

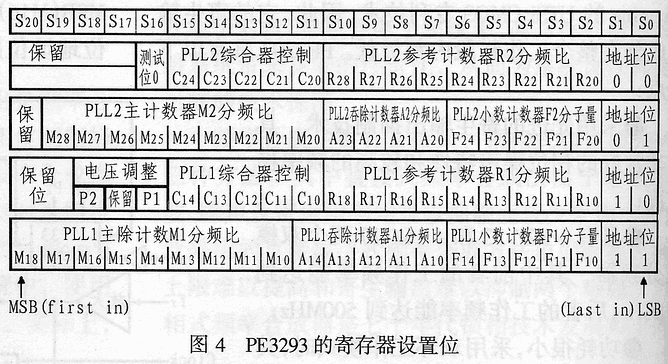

串行數據輸入端Ｄａｔａ輸入的數據可在時鐘Ｃｌｏｃｋ 的上升沿逐次移入２１ｂｉｔ的移位寄存器，其中ＭＳＢ�煟停保叮犠钕容斎耄�當ＬＥ為高時，數據送入最后２位地址位所決定的２１ｂｉｔ的移位寄存器的相應地址中。圖４所示是ＰＥ３２９３的寄存器位。如果將ｆＬＤ用作數據輸出，那么移位寄存器中的Ｓ２０ 的內容將在Ｃｌｏｃｋ 的下降沿送入ｆＬＤ，這樣，ＰＥ３２９３和相應的器件就構成了環狀結構。



ＰＬＬ１（ＲＦ）的ＶＣＯ頻率ｆｉｎ１的大小與ｆｒ的值有關，它們之間的關系如下：
ｆｉｎ１＝[(３２×Ｍ１)＋Ａ１＋(Ｆ１／３２)]×�煟妫颍�Ｒ１��
值得注意的是，為了獲得連續的信道，必須滿足Ａ１小于等于Ｍ１，而且ｆｉｎ１必須大于等于１０２４倍的（ｆｒ／Ｒ１）。
ＰＬＬ２（ＩＦ）的ＶＣＯ頻率ｆｉｎ２的大小與ｆｒ的值有關，它們的關系如下：
ｆｉｎ２ ＝[１６Ｍ２＋Ａ２＋(Ｆ２／３２)]×(ｆｒ／Ｒ２)
同理，為了獲得連續的信道，必須滿足Ａ２小于等于Ｍ２，ｆｉｎ２必須大于等于２５６倍的（ｆｒ／Ｒ２）。
Ｆ１可用于決定ＰＬＬ１的分頻比，如果Ｆ１為偶整數，那么，ＰＥ３２９３可自動化簡分頻數。比如，Ｆ１等于１２時�煼�?jǐn)?shù)１２／３２將自動化簡為３／８這樣，分母就可能為２，４，８，１６和３２。相應地，Ｆ２可用于決定ＰＬＬ２的分頻比。
