諾基亞3310液晶屏(LCD)詳細資料
諾基亞3310液晶屏(LCD)/PCD8544詳細資料
諾基亞3310液晶屏(LCD)/PCD8544詳細資料
諾基亞3310液晶是一種OEM產品，生產廠家為 Philips, 型號為：PCD8544 48X84 pixels matrix LCD controller/driver.
它的PDF文檔(英文)為：Nokia3310LCD_datasheet.pdf
諾基亞3310液晶點陣為48*84點，坐標如下圖：

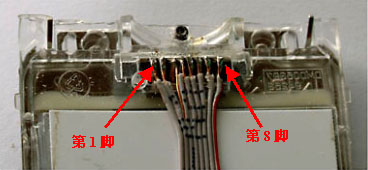

使用時可以直接用排線焊接在LCD的引腳上，請注意圖中的引腳號：

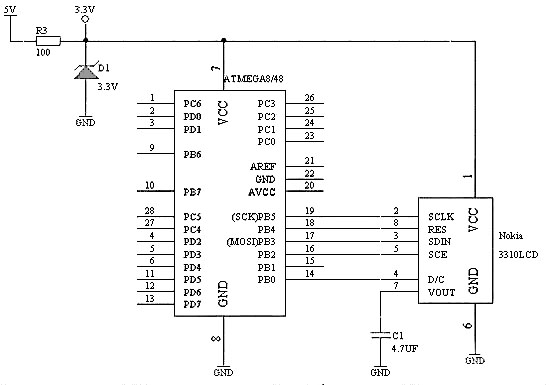

此LCD與AVR的連接線路圖為(請注意不要使用超過3.3V的供電)：

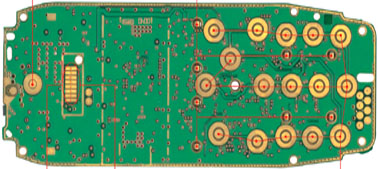

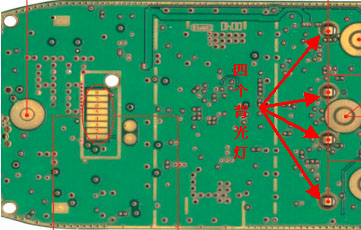

如果你想安裝背光燈，請參考這張3310手機的線路板圖：

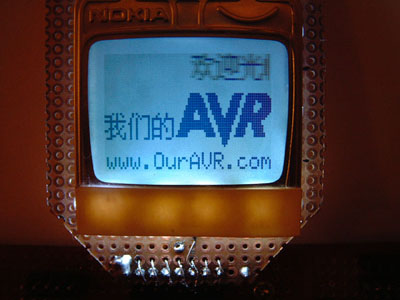

這是加了背光后的實物拍攝圖：
本站也提供了一個詳細的實例，描述如何使用這塊LCD： 諾基亞3310液晶使用范例

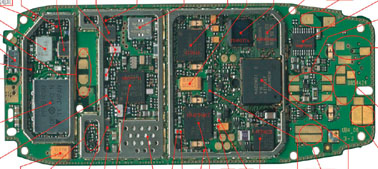

附上 Nokia 3310 手機的線路板圖 (點擊圖片，可以放大)：
