脈沖-寬度-高度調制乘法器(時間分割乘法器)原理

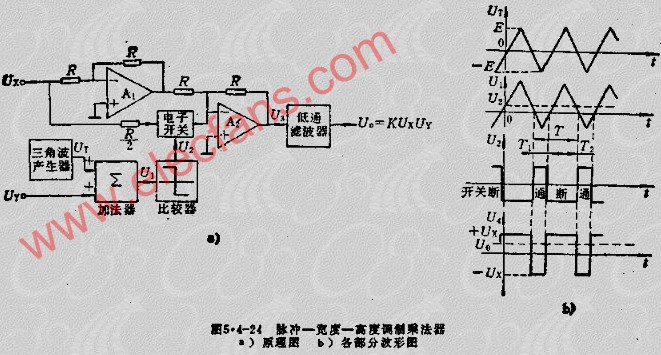

脈沖-寬度-高度調制乘法器又稱為時間分割乘法器。這類乘法器電路原理圖如圖5.4-24A所示。圖中，三角波電壓UT和模擬輸入電壓UY相加，然后通過零電平比較器，得到不對稱方波控制電壓U2。U2的工作周期取決于UY的大小和極性，即：
脈沖-寬度-高度調制乘法器(時間分割乘法器)原理
脈沖-寬度-高度調制乘法器又稱為時間分割乘法器。這類乘法器電路原理圖如圖5.4-24A所示。圖中，三角波電壓UT和模擬輸入電壓UY相加，然后通過零電平比較器，得到不對稱方波控制電壓U2。U2的工作周期取決于UY的大小和極性，即：
式中 T為三角波的周期；E為三角波的峰值幅度。
這個方波電壓控制一個電子開關。當開關“接通”時，放大器A3輸出U3=-UX，當開關“斷開”時，A3輸出U4=+UX。由于U2的工作周其與UR成正比，而幅值是±UX，因此所得到的平均仁與乘積UXUY成正比。當這個波形用低通濾波器取平均值時，則基輸出電壓為
式中 U3為U3的平均值；K為比例系數，K=1/UR。
這類乘法器是一種高精度乘法器，運算精度通常可達0.1%左右，更高可達0.05~0.01%。然而，由于輸出濾波器的固有相移，使這種方法受到嚴重的動態限制。這種乘法器的帶寬窄；典型-8DB帶寬可能在1KHZ以下。盡管如此，在靜態精度要求很高的場合，這種方法還是經常采用的。
