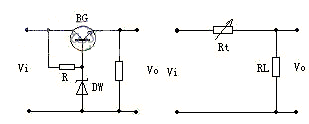

最簡單的串聯型直流穩壓電源見右圖，其中三極管BG為調整管，R、DW組成基準電壓源，BG、R、DW相當于一個可變電阻，同負載RL組成分壓器，當負載RL或Vi改變時只要調節Rt就可使RL兩端電壓基本保持不便，圖中的BG即起到一個可變電阻的作用，他的基極加有基準電壓，當輸入電壓Vi升高或負載電阻RL減小時電流增大，Vo升高，BG的Vbe=Vb-Ve減小，其內阻增大Vo降低。相反輸入電壓降低或負載RL增大時，電流減小Vo降低，Vbe升高，BG的內阻減小，Vo上升，因此BG起到了自動調整電壓的作用。調整過程中關鍵是Vbe發生變化，所以Vb越穩定調整精度越高，BG的β值越高調整作用越明顯，靈敏度越高。

由于Ve=Vb-Vbe，所以Ve隨Vb變化，他們始終差一個Vbe值，BG的作用是一個射級跟隨器。

該電路設計很簡單，如果要求輸出電壓12V，電流100mA，則穩壓管DW應選用

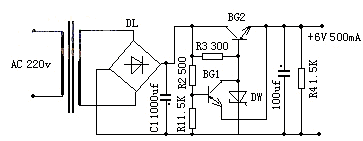

V w=Vo+0.7(DW壓降)=12.7V電阻R是DW的限流電阻，若穩定電流Iz=10mA,Vi=18V則R=[Vi-Vz]/Iz=[18-12.7]/0.01=530Ω。BG的耐壓應大于Vi，集電極功耗應大于[[Vi- Vo]*Io。為穩壓電源的原理圖如下圖：

額定電壓12V，輸出電流100mA。R4為穩壓源提供直流通路，使空載時BG2集電極電路仍有2-4mA的電流以維持正常工作，C2進一步改善輸出端的紋波系數。BG1起短路保護作用，正常時BG1基極電位Vb1≈3.5V發射級電位Ve1=Vo=6v ，BG1處于反向偏置而截止，所以，BG1對整個電路無影響，當輸出短路后Ve1=0，BG1正向偏置而導通，由于BG1基極電位較高，基極電流很大，因此BG1呈飽和狀態，其集電極電壓即BG2基極電壓接近0V使BG2截止，從而保護了整流管和調整管。

BG1的飽和壓降愈小愈好，至少要使Vces1≤0.5V。
