非門組成的多諧振蕩器電路及原理
非門組成的多諧振蕩器電路及原理

組成的多諧振蕩器如下圖，若將一個非門的輸入輸出端通過電阻連接，那么因?yàn)樨?fù)反饋?zhàn)饔茫�非門的輸入端將會被偏置在非門的翻轉電壓上，此時的非門變成了一個反向放大器。類似于上面介紹的 BJT 多諧振蕩器，通過電容器將這兩個非門

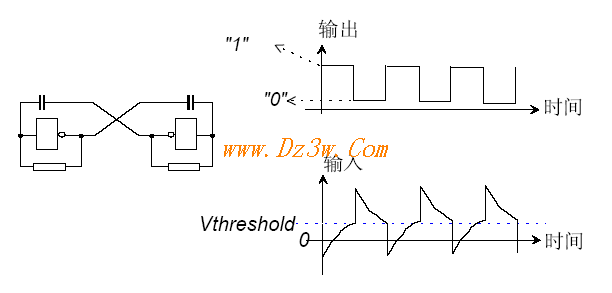

反向放大器首尾相接，同樣可以組成多諧振蕩器，如圖 3 . 17 :



圖 3 . 17 非門組成多諧振蕩器

在器件值對稱的條件下，可以粗算出此種多諧震蕩器的輸出信號周期是 Tocs=0.44RC ，占空比仍然是 50 ％。這種電路可以用做對頻率精度要求不高的脈沖源。若要求一定的頻率，可以用石英晶體代替兩個電容器中的一個，此時電路工作在有選頻網絡條件下，工作頻率為晶體標稱頻率，輸出波形為正弦。
