雙積分式AD轉換器的轉換原理
雙積分式AD轉換器的轉換原理

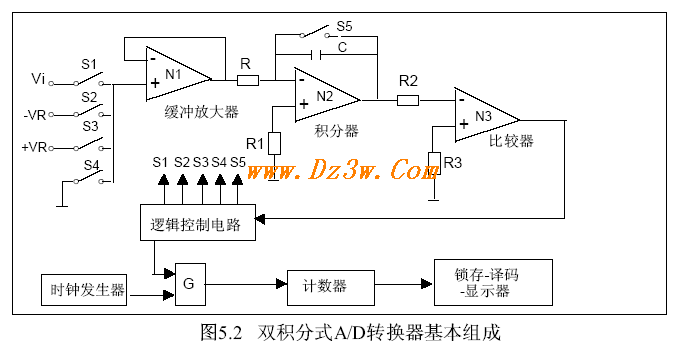

這種轉換實際上是一種V/T（電壓／時間）的轉換。典型的雙積分式AD轉換器的基本組成可以
用圖5.2表示，它的一次轉換基本工作原理可以分成三個工作階段來描述。

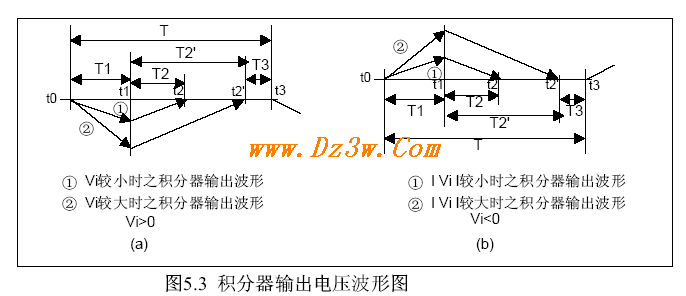

第一階段Tl：模擬開關Sl導通，其余各模擬開關斷開，此階段為對輸入電壓積分采樣階段。通常，在進入此階段之前，積分器的輸出已被
復零，所以當輸入電壓Vi為正時，積分器輸出向負漸增；當輸入電壓Vi為負時，積分器輸出向正漸增。如圖5.3所示。

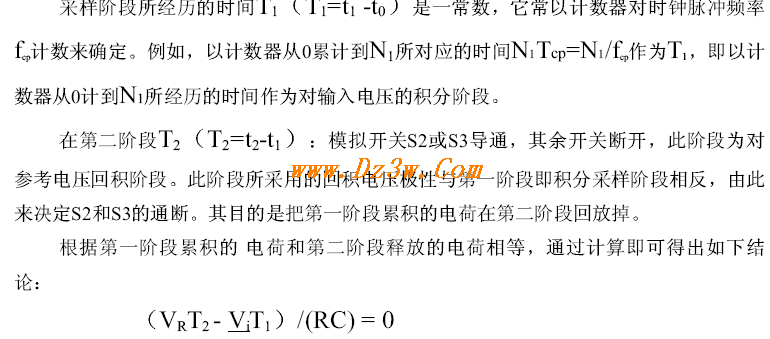

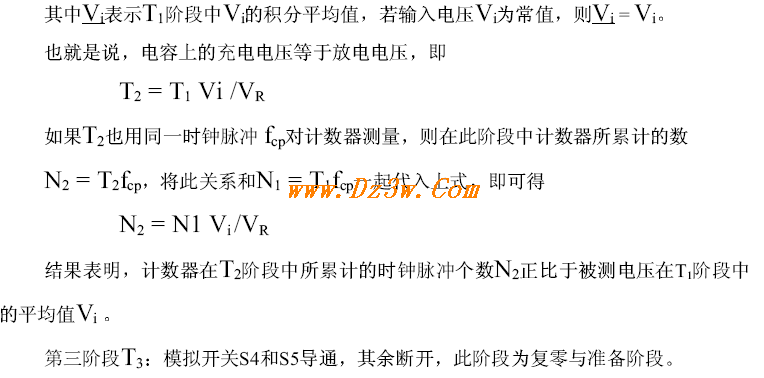

雙積分式AD轉換器的轉換原理
這種轉換實際上是一種V/T（電壓／時間）的轉換。典型的雙積分式AD轉換器的基本組成可以
用圖5.2表示，它的一次轉換基本工作原理可以分成三個工作階段來描述。
第一階段Tl：模擬開關Sl導通，其余各模擬開關斷開，此階段為對輸入電壓積分采樣階段。通常，在進入此階段之前，積分器的輸出已被
復零，所以當輸入電壓Vi為正時，積分器輸出向負漸增；當輸入電壓Vi為負時，積分器輸出向正漸增。如圖5.3所示。
