二進制斜坡式AD轉換器原理
二進制斜坡式AD轉換器原理

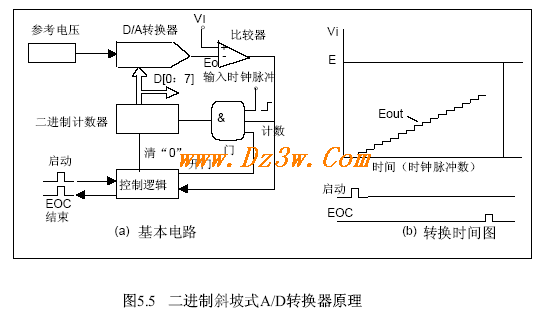

二進制斜坡式AD轉換器的基本電路如圖5.5所示。它由DA轉換器、二進制計數器、控制門、比較器和控制邏輯等部分組成。其中，DA轉換

器可以是二進制加權電阻網絡，也可以是T型R-2R網絡（圖中為后者），其輸出可以是電流，也可以是電壓（圖中表示為電壓輸出）。當啟

動脈沖到來時，二進制計數器清零，門打開，此時輸入電壓Vi和DA轉換器輸出行比較，若Vi>Eo，則比較器輸出為1時鐘脈沖通過門使

二進制計數器計數一次；此時計數器和DA轉換器再轉換成電壓輸出，Eo又和Vi比較，若Vi>Eo，則時鐘脈又通過門使計數器計數一次。

此過程一下地持續到DAC輸出電壓Eo等于輸入電壓Vi為止，這時比較器輸出相等信號（"O")，關閉計數門，同時送到控制邏輯，使

其發出轉換結束EOC信號，這時二進制計數器的值就是轉換結果。由于此法是DAC產生一個增長的斜坡電壓，該電壓和輸入電壓不斷比較，

故而得名斜坡法，圖5.5(b）示出了其轉換時間圖。
