典型RC正弦波振蕩器電路原理
典型 RC 正弦波振蕩器電路原理

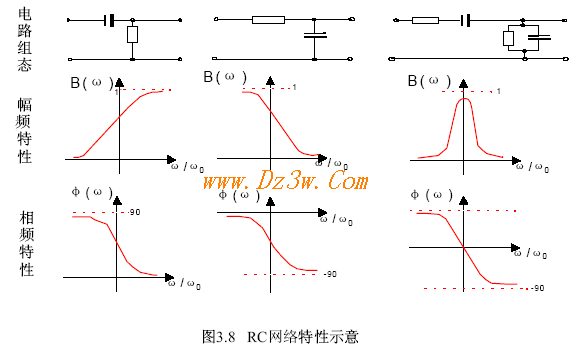

采用 LC 器件作為振蕩電路的反饋網絡可以達到很高的輸出頻率，器件比較容易實現小體積。但當要求振蕩器輸出幾十或者幾百赫茲的信號時. LC 器件的器件取值將會很大，很難實現實用的產品，此時采用 RC 選頻網絡就會有很大的優勢。 RC 反饋振蕩器與 LC 反饋振蕩器的最大區別是振幅的穩定機理。 LC 振蕩器利用器件的非線性穩幅，但 RC 振蕩器就不允許有源器件進入非線性區，因若器件進入非線性區后 RC 負反饋的效果就會減小，電路振蕩不穩，輸出波形也會嚴重失真。所以實際應用中 RC 反饋振蕩器往往采用可變增益或限幅電路進行穩幅。圖 3. 8 列出常用 RC 反饋網絡的幅頻特性：

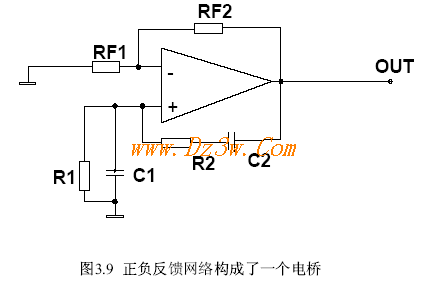

由圖 3 . 8 可以看出， RC 網絡可以有效地控制交流信號的相移，若將之應用到振蕩回路中的反饋網絡，可以使環路滿足振蕩所需的相位條件而實現振蕩。下面簡單介紹實際電路中應用最廣泛的文氏電橋振蕩器。下圖給出文氏電橋振蕩器的基本電路組態，它是由運算放大器以及正負兩個反饋網絡構成。 Rl 、 Cl 、 R2 、 C2 組成 RC 選頻網絡作為振蕩器的正反饋網絡，使電路獲得相位條件。 RF2、 RF2 組成負反饋回路使電路滿足一定的幅度條件。正負反饋網絡構成了一個電橋。如圖 3 . 9 :
