哈特萊(Hartley)振蕩電路原理
電感分壓反饋型正弦波振蕩電路/哈特萊(Hartley)電路原理

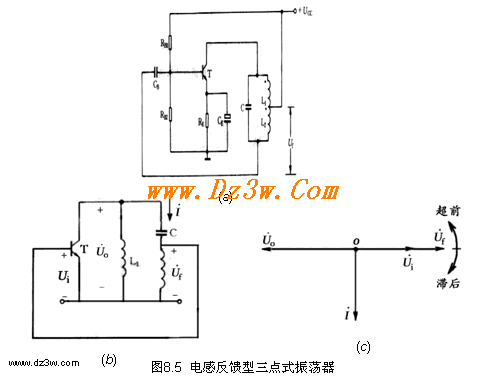

電感分壓反饋型正弦波振蕩電路也叫哈特萊（Hartley）電路。如圖8.5(a)所示，其交流簡化電路如圖8.5(b)所示。參看圖8.5(b)，由晶體三極管和L1、L2、C構成的諧振回路組成一個具有正反饋的諧振放大器。這里諧振回路兼具放大器的負載、選頻網絡、反饋網絡三個功能。輸出電壓為電容C和電感L2上電壓的相量和，反饋電壓取自電感L2。下面我們用瞬時極性法來判斷圖8.5電路是否滿足相位平衡條件。

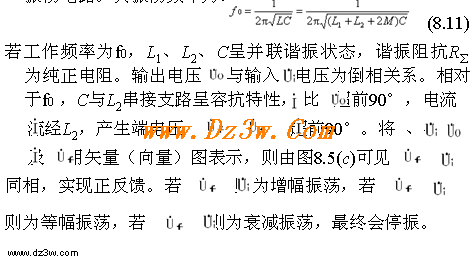

從圖8.5(b)中我們可以看出，回路電感的三個端子正好與器件的三個電極相連接，因此又把這種電路稱為電感三點式振蕩電路。其振蕩頻率為：
電感分壓反饋型正弦波振蕩電路/哈特萊(Hartley)電路原理
電感分壓反饋型正弦波振蕩電路也叫哈特萊（Hartley）電路。如圖8.5(a)所示，其交流簡化電路如圖8.5(b)所示。參看圖8.5(b)，由晶體三極管和L1、L2、C構成的諧振回路組成一個具有正反饋的諧振放大器。這里諧振回路兼具放大器的負載、選頻網絡、反饋網絡三個功能。輸出電壓為電容C和電感L2上電壓的相量和，反饋電壓取自電感L2。下面我們用瞬時極性法來判斷圖8.5電路是否滿足相位平衡條件。
從圖8.5(b)中我們可以看出，回路電感的三個端子正好與器件的三個電極相連接，因此又把這種電路稱為電感三點式振蕩電路。其振蕩頻率為：
