考比茲(Copitts)振蕩電路原理
電容分壓反饋型正弦波振蕩器/考比茲(Copitts)電路原理

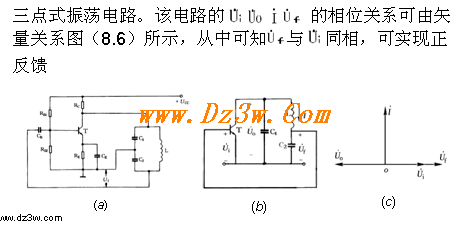

電容分壓反饋型電路，也稱“考比茲”（Copitts）電路，如圖8.6(a)所示，圖8.6(b)是其交流簡化電路。可以看出，它的基本結構與電感反饋型振蕩器一樣，只是將LC并聯諧振回路中的電感與電容互換，從8.6(b)可以看出，兩個電容的三點與三極管的三個電極直接相連，因此也稱之為電容三點式振蕩電路。
用瞬時極性法來分析這種電路是否滿足自激振蕩的相位平衡條件。設輸入信號在基極的瞬時極性為正，在共射極放大器中，集電極輸出信號在同一瞬間的瞬時極性為負。此信號經過C1、C2和L構成的振蕩回路，在C1上端的瞬時極性也為負。由于電容C1和C2可以看成是兩個電容的串聯形式，則在C2下端的瞬時極性應為正。因此回送給基極的反饋信號與輸入信號的瞬時極性相同，故此電路為正反饋環路，滿足相位平衡條件。如果這個電路同時還滿足AF＞1，那么該電路也是可以起振的。
電容三點式振蕩電路的振蕩頻率為：
電容分壓反饋型正弦波振蕩器/考比茲(Copitts)電路原理
電容分壓反饋型電路，也稱“考比茲”（Copitts）電路，如圖8.6(a)所示，圖8.6(b)是其交流簡化電路。可以看出，它的基本結構與電感反饋型振蕩器一樣，只是將LC并聯諧振回路中的電感與電容互換，從8.6(b)可以看出，兩個電容的三點與三極管的三個電極直接相連，因此也稱之為電容三點式振蕩電路。
用瞬時極性法來分析這種電路是否滿足自激振蕩的相位平衡條件。設輸入信號在基極的瞬時極性為正，在共射極放大器中，集電極輸出信號在同一瞬間的瞬時極性為負。此信號經過C1、C2和L構成的振蕩回路，在C1上端的瞬時極性也為負。由于電容C1和C2可以看成是兩個電容的串聯形式，則在C2下端的瞬時極性應為正。因此回送給基極的反饋信號與輸入信號的瞬時極性相同，故此電路為正反饋環路，滿足相位平衡條件。如果這個電路同時還滿足AF＞1，那么該電路也是可以起振的。
電容三點式振蕩電路的振蕩頻率為：
