差分放大器基本電路及原理
差分放大器基本電路及原理

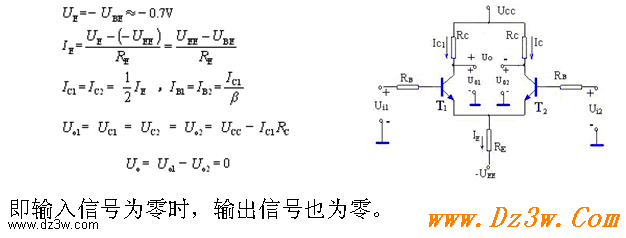

差分放大器的基本電路如下圖所示。
假設T1和T2管電參數完全一致，電路兩邊結構、阻值完全對稱。當兩輸入電壓Ui1和Ui2都為零，即兩輸入端同時接地時。圖中各物理量估值如下，由于基極電阻RB的阻值和基極電流IB的值通常均很小，不考慮的RB電壓降可得:
差分放大器基本電路及原理
差分放大器的基本電路如下圖所示。
假設T1和T2管電參數完全一致，電路兩邊結構、阻值完全對稱。當兩輸入電壓Ui1和Ui2都為零，即兩輸入端同時接地時。圖中各物理量估值如下，由于基極電阻RB的阻值和基極電流IB的值通常均很小，不考慮的RB電壓降可得:
