運放組成的基本積分電路及原理
運放組成的基本積分電路及原理

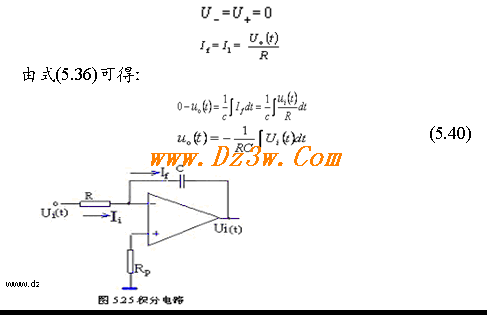

積分電路如圖5.25所示。由理想運放兩個推論可得：
積分電路不可以在單方向、長時間的信號下工作。否則，輸出電壓會不斷地增長，由于輸出電壓受電源電壓的限制，會進入限幅區，造成非線性失真，使積分關系不成立。
運放組成的基本積分電路及原理
積分電路如圖5.25所示。由理想運放兩個推論可得：
積分電路不可以在單方向、長時間的信號下工作。否則，輸出電壓會不斷地增長，由于輸出電壓受電源電壓的限制，會進入限幅區，造成非線性失真，使積分關系不成立。
