同步檢波器原理及電路圖

同頻檢波器又稱乘積檢波或相干檢波器圖5.5-17為同步檢波原理方框圖。同步檢波要求在接收端必須有一個與輸入載波同頻同相（即同步或相干）的本地載波信號UL（T），此信號與輸入已調波相乘產生一個含有原調制信號成分和其他頻率成分的組合信號，經低通濾波后，檢取出原調制信號。乘積檢波器通常用于解調DSB信號和SSB信號。

當DSB信號U1（F）=UDSBCOSΩTCOSWCT，本地載波UL（T）=ULCOSECT，同時加入乘法器時，則乘法器輸出電壓UO（T）為：

UO（T）經低通濾波器，濾除高頻成分，UO（T）即為選出所需的原調制信號分量歐。

當SSB信號U1（T）=USSBCOS（WC+AΩ）T，本地載波UL（T）=ULCOSWCT同時加入乘法器時，乘法器輸出電壓UO（T）為:

UO（T）經低通濾波器，UO（T）即為需要的原調制信號分量Ω。

實現乘積檢波的電路有平衡、環形、橋式電路以及采用集成模擬乘法器構成的電路等。其中以形狀型二極管環形乘積檢波器以及由集成模擬乘法器組成的乘積檢波器應用較多。

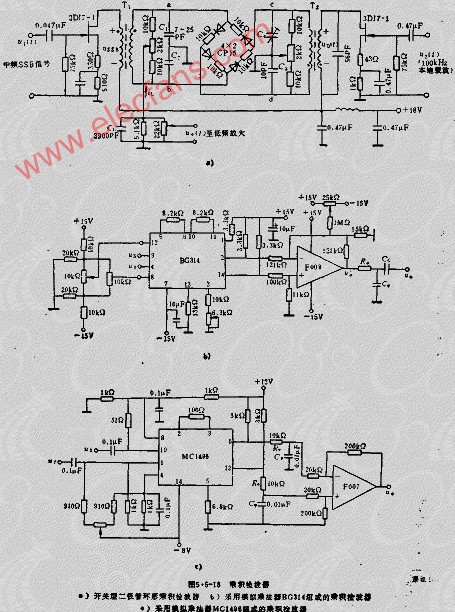

圖5.5-18A是一個開關型二極管環形乘積檢波器的實用電路，用于解調SSB信號。圖中USSB=USSBCOS（WC+Ω）T，UL（T）=ULCOSWCT，為了減少解調失真，通常UL》USSB，并讓UL達到對二極管環形調制器（圖5.5-7A）的類似分析方法，不難得到IL（T）中含有調制信號成分Ω和其他高頻成分的結論。IL（T）中含有高頻成分將被并接于輸出端的高頻旁路電容CL濾除，UO（T）即為檢出的原調制信號。

圖5.5-18A中兩個變壓器T1、T2都跨接了兩個10KΩ電阻和一個2KΩ的電位器，電位器的動點代替中心抽頭，這樣不僅在工藝上可以簡化，而且便于調節抽頭位置，保證對稱平衡。電容C1、C2、C3、C4用來平衡變壓器各點（A、B、C、D點）對地分布電容不等的影響，串聯在二極管上的10KΩ電阻是用來平衡二極管正向特性的。

圖5.5-18B和C分別是由BG314和MC1496構成的乘積檢波器。它們也是目前應用較多的一種電路。電路中低通濾波器采用簡單的RC電路RφCφ。已調信號由UX端輸入，本地載波由UY端輸入。運放用來將乘法器的雙端輸出轉換成為單端輸出電路。
