RTL8019AS有3種工作方式：

第一種為跳線方式，網卡的i/o和中斷由跳線決定

第二種為即插即用方式，由軟件進行自動配置plug and play

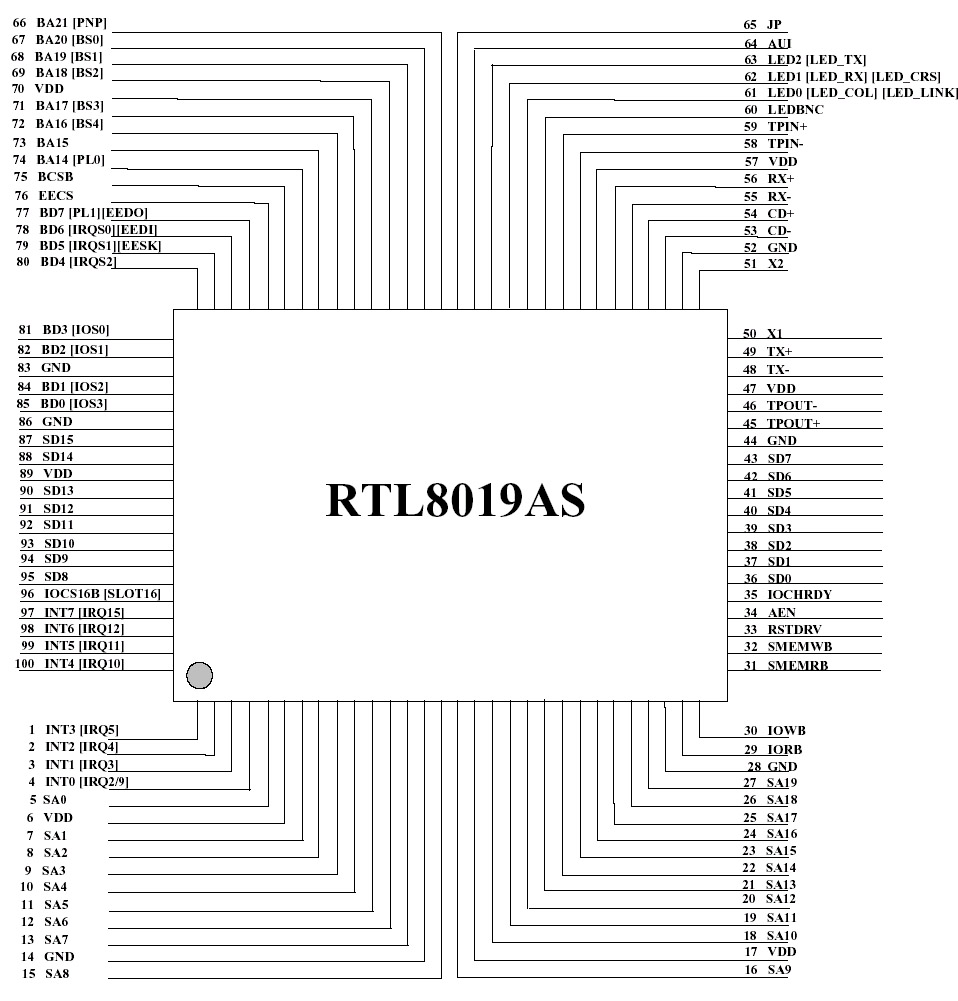

第三種為免跳線方式，網卡的i/o和中斷由外接的93c46里的內容決定。我們買到的網卡一般只支持第2和第3種。在嵌入式應用的 場合，如果可以不使用93c46的話，可以降低成本，同時又減少連線。那么我們?nèi)绾问褂玫?種方式跳線方式呢？網卡使用哪種方式由rtl8019as的第65腳JP決定。我們來看引腳圖：

圖 RTL8019引腳圖(點擊看原圖)

第65腳jp是輸入引腳，當65腳為低電平時，8019工作在第2種或第3種方式，具體由93c46里的內容決定。我們買到的 rtl8019as網卡一般第65腳為懸空的，rtl8019as懸空時，引腳的 輸入狀態為低電平（其他引腳也是這樣，懸空的輸入腳的電平為低電平，里面有一個100k的下拉電阻），網卡工作在第2，3種工作方式，需要使用93c46芯片。如果我們把65腳接高電平，那么網卡的i/o和中斷就不是用93c46的內容決定，這時不需要使用93c46，可以不接93c46。那么這時候的i/o和中斷irq是多少呢？這時需要用到64，65，78，79，80，81，82，84，85等引腳。



64腳aui，該引腳決定使用aui還是bnc接口。我們用的網卡的接口一般是bnc的，很少用aui。bnc接口方式支持8線雙絞或同軸電纜。高電平時使用aui接口，懸空為低電平，使用bnc接口。我們將該引腳懸空即可。

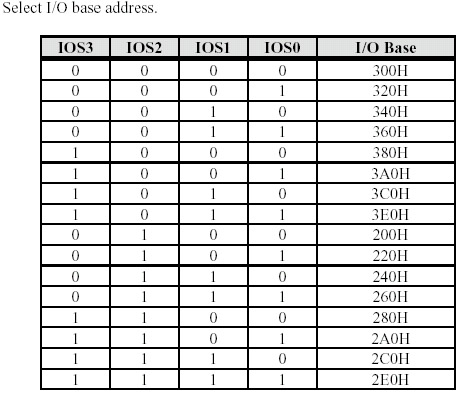

65腳jp 為高電平時（接到vcc或通過一個10k的電阻上拉）使用跳線方式，這時芯片的i/o地址由以下幾個引腳85，84，82，81（IOS3..IOS0)決定：

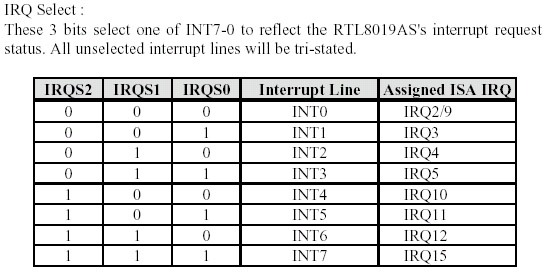

芯片的中斷線由以下引腳80，79，78（IRQS2..IRQS0)決定：

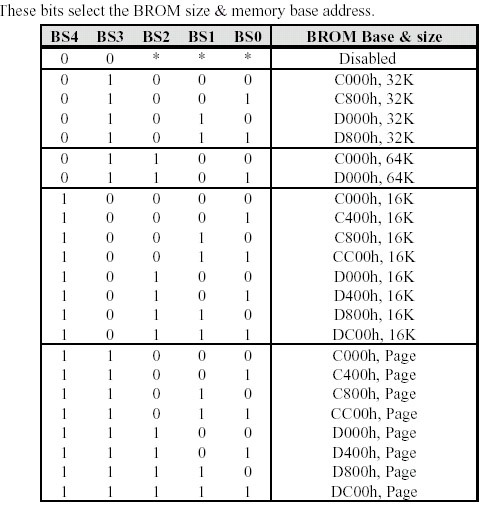

芯片的brom地址由以下引腳72，71，69，68，67（BS4..BS0)決定：



在嵌入式領域一般都不用該brom。brom是boot rom的縮寫。在電腦里用來做無盤工作站時候用到，可以從網卡進行引導，而不是從a盤，c盤等引導系統。網絡接口類型由74，77（PL0,PL1)引腳決定：



我們使用第一種自動檢測就可以了。會自動檢測接口類型然后進行工作。自動檢測是用同軸還是雙絞線。

該電路圖沒有使用中斷方式工作，使用跳線方式，所以沒有接93c46，

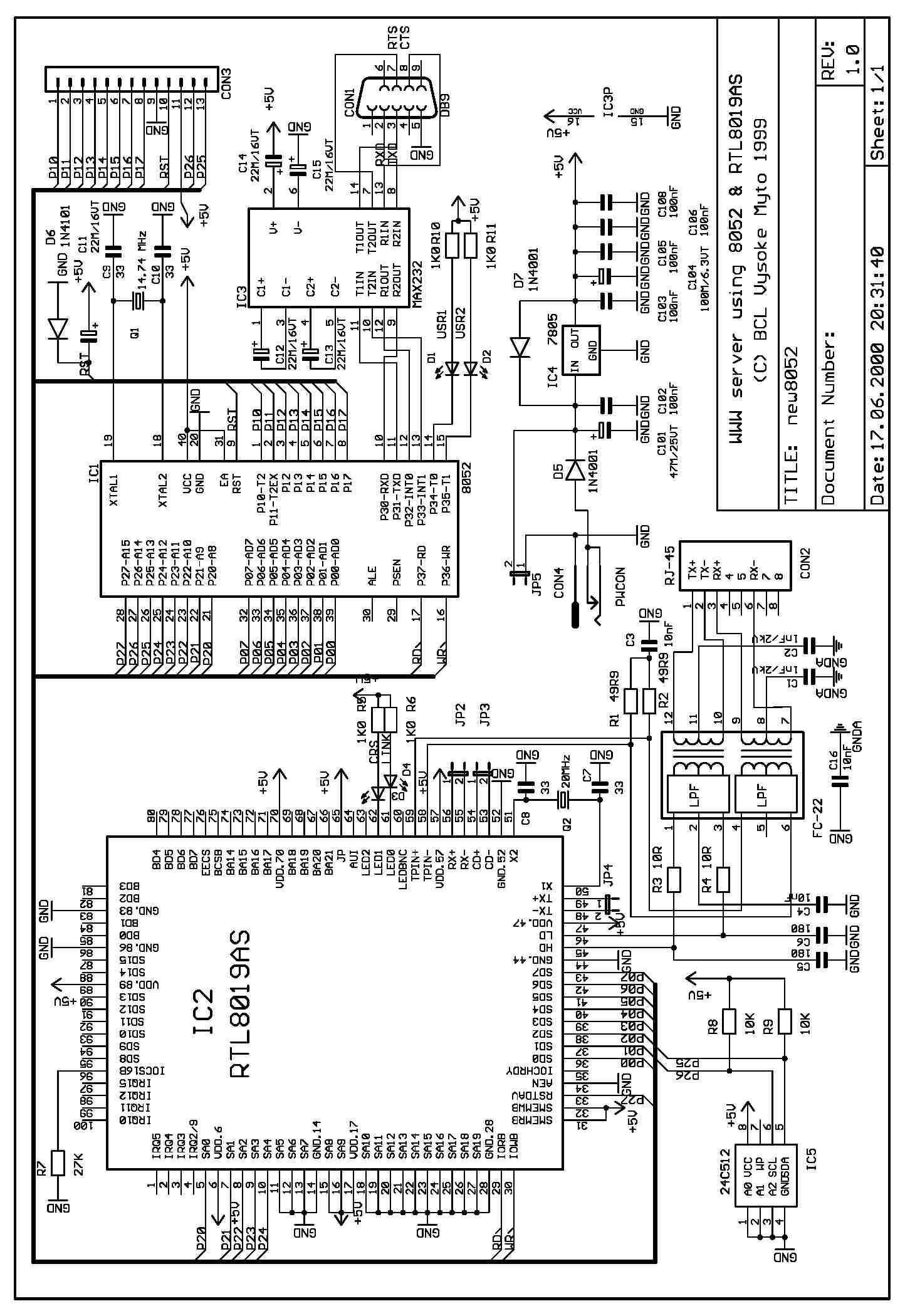

I/O地址用的是300H，網絡接口為bnc（雙絞線），沒有使用brom），他使用at89c8252單片機運行在14.74兆赫，支持http協議，24c512用來存儲網頁，F(xiàn)C22為耦合隔離變壓器模塊：

圖 RTL8019應用電路圖(點擊看原圖)
