液晶觸摸顯示模塊OCMJ8X15D引腳圖及引腳功能說明
液晶觸摸顯示模塊OCMJ8X15D引腳圖及引腳功能說明

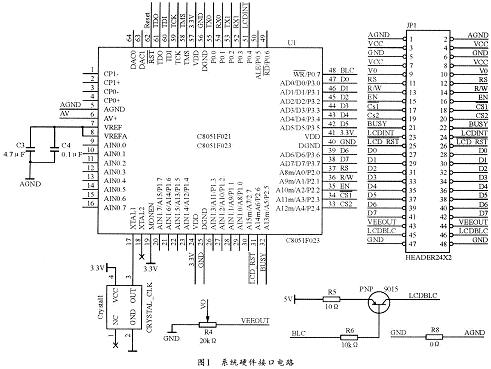

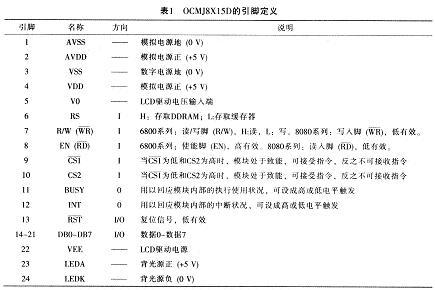

OCMJ8X15D的引腳說明如表1所列，其硬件接口電路如圖l所示。











C805lF023單片機帶有內部晶振，但本設計為了更加精確．仍然采用外接晶振。該觸摸屏的背光亮度是可以調節的，故可根據需要應用電位器調節其亮度，本設計還預留了通信接口(P0．0，P0．1，PO．2，P0．3)。
